保利天汇

更新时间:2020-07-30 20:54:15
[水电工艺展示]水电材料明细:强电线:美国金貂多股铜芯线弱电线:秋叶原六类网线穿线管:伟星透明穿线管水管:伟星F-PPR排水管:顾地----------------------------------------------------------------------------------------------------------------------------------客厅线路走向图所有灯线布置与设计点位符合并用电工胶布固定;现场材料与弃渣堆放到指定点位.过道电路强弱线路走向图强天弱

张成室内设计-私享营造精工

|

设计与落地效果之间,

最重要的便是施工环节,

选择我们选择放心。


ONE / 水电工艺展示

水电材料明细:

强电线:美国金貂多股铜芯线

弱电线:秋叶原六类网线

穿线管:伟星透明穿线管

水管:伟星F-PPR

排水管:顾地

客厅线路走向图

所有灯线布置与设计点位符合并用电工胶布固定;现场材料与弃渣堆放到指定点位.

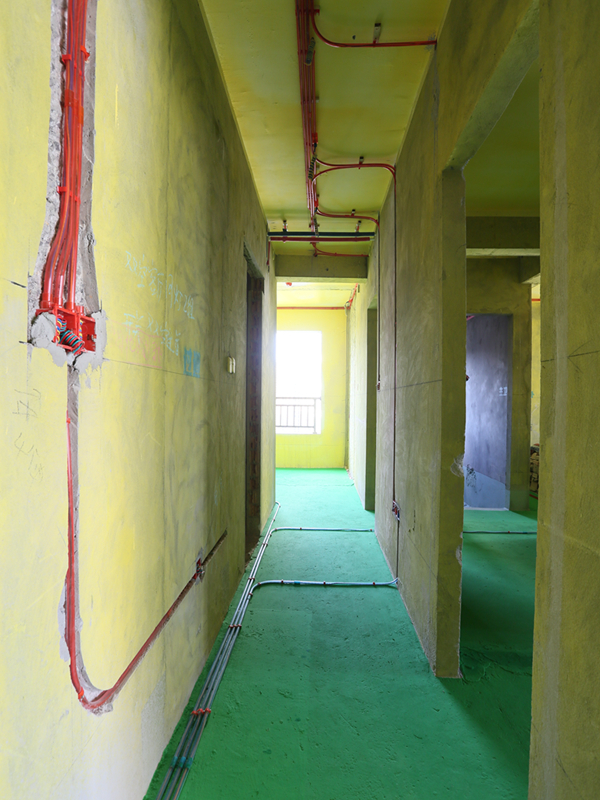

过道电路强弱线路走向图

强天弱地,电路在上水再下的布线原则

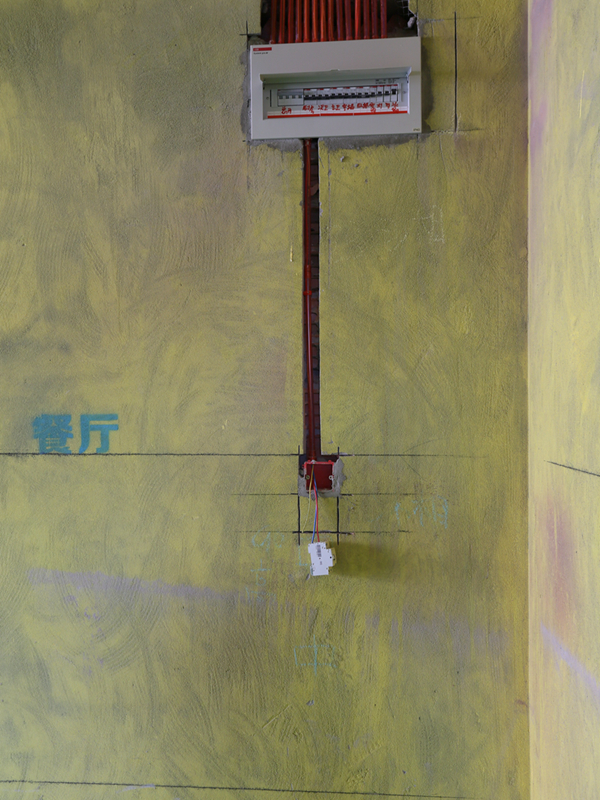

强电箱立面图

强电箱空开回路标识清晰,原空开接临时用电

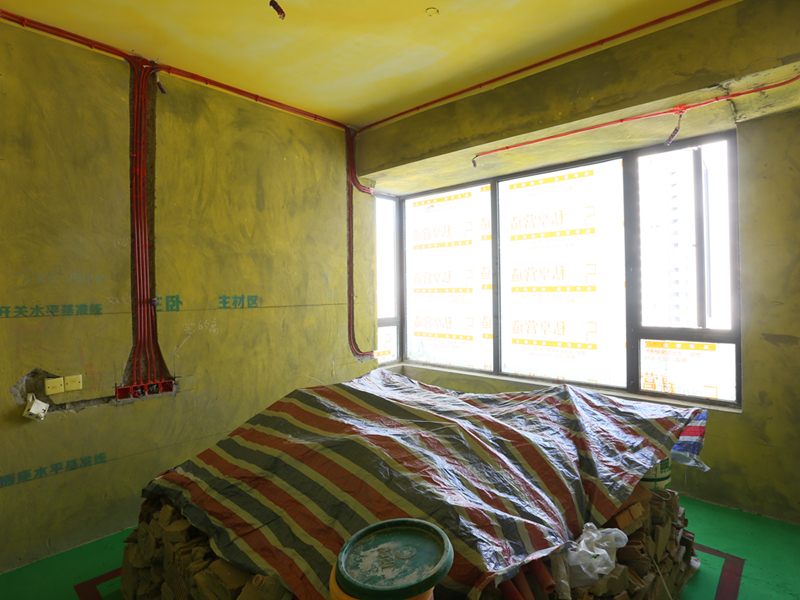

主卧线路走向图

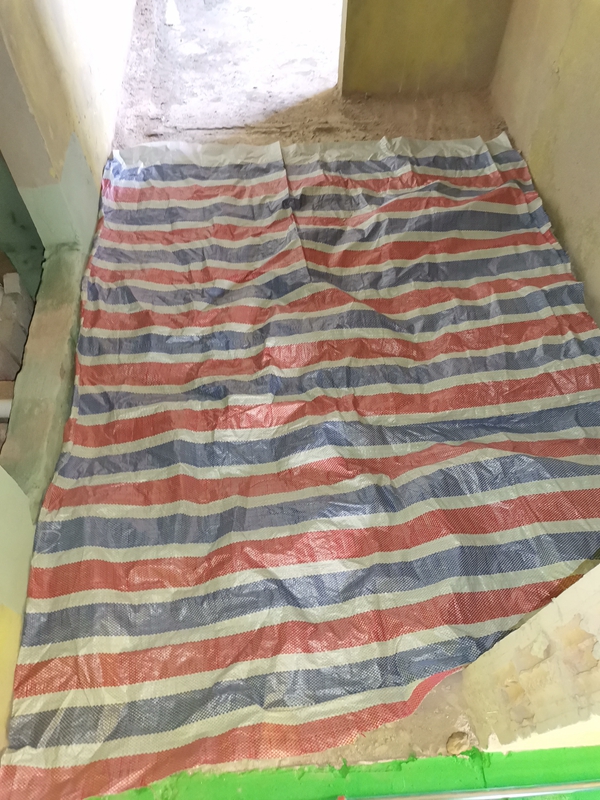

现场弃渣用红砖围挡并用彩条布遮盖.

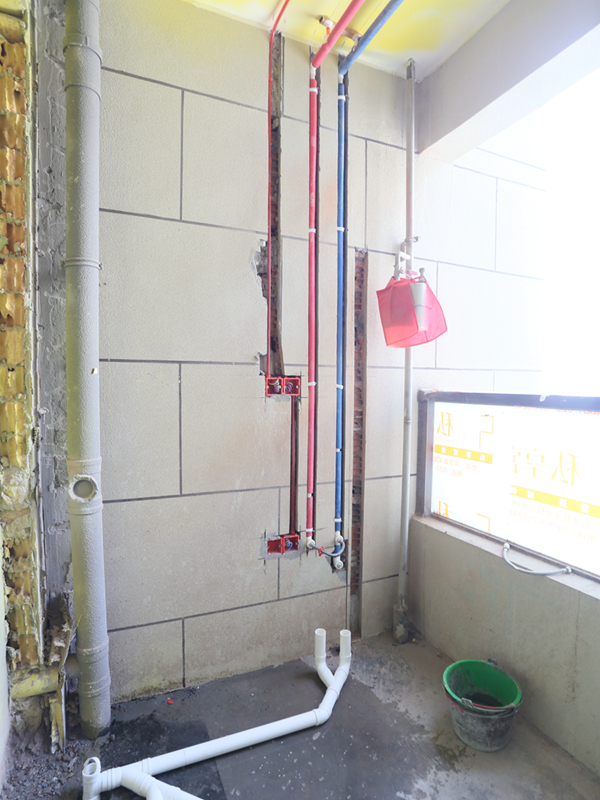

生活阳台水电线路走向图

所有水管均加保温套防止水管表面冷凝水侵入墙面或吊顶上;排水管45deg;弯或135deg;弯,禁止使用90deg;弯头,保证排水通畅性.

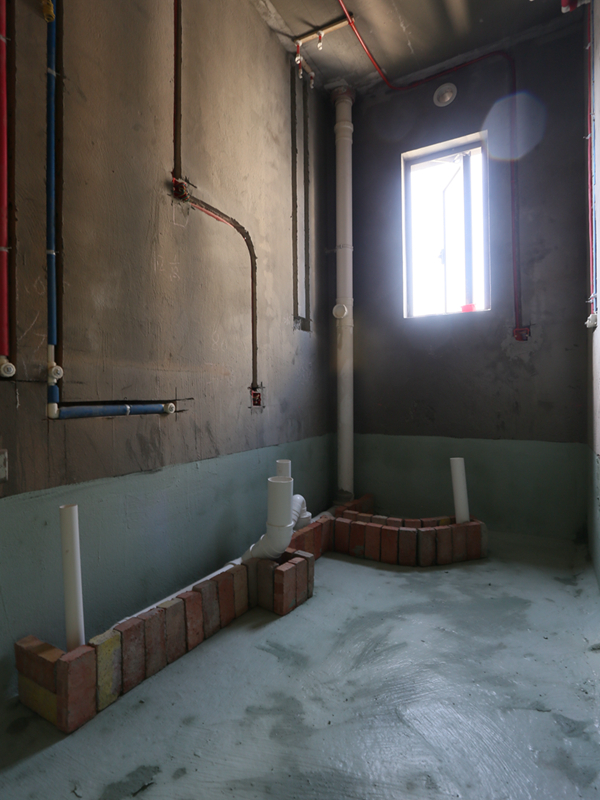

主卫水电展示图

第一遍防水涂刷至回填层高度,回填前所有排水管均用红砖保护.

TWO / 泥、木工程

背胶:德高

防水:劳亚尔K11

石膏板:泰山阻燃石膏板

木工板:天京

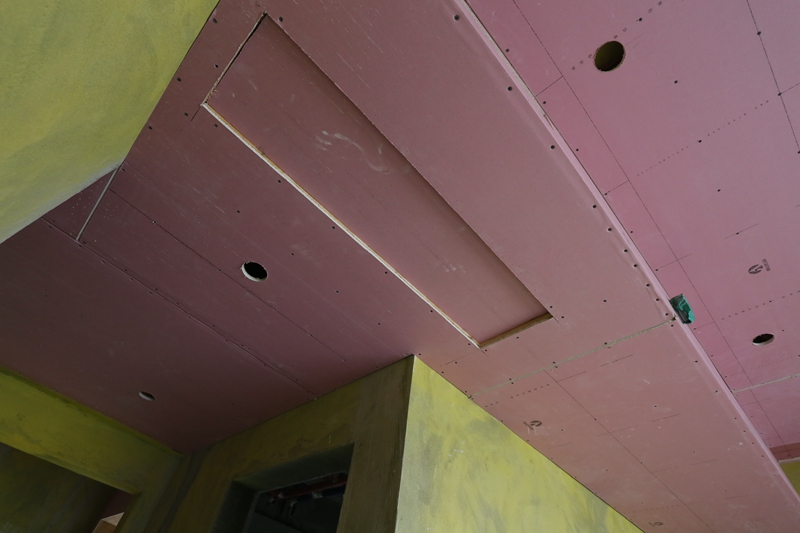

客厅吊顶图

石膏板满顶错缝拼接,避免开裂。

石膏板封面时,须弹线上钉,使用镀锌防锈螺钉,螺钉与纸包边距离宜为10-15 mm,与切割边距离宜为15-20mm,

板周边钉距宜为150mm左右,板中部钉距不得大于200mm,螺钉帽嵌入石膏板纸面0.5-1mm,不得压破纸面,如纸面破损,周边50mm内补钉。

墙面造型基层垂直度和平整度达标,稳固。

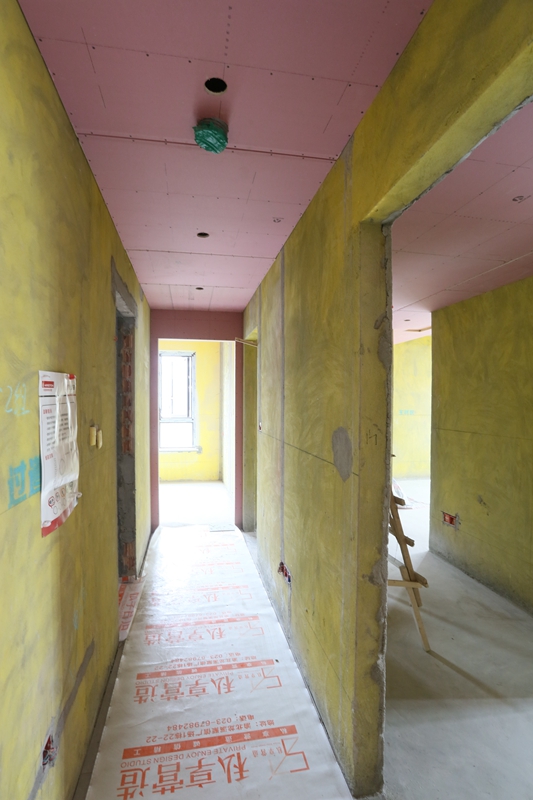

过道吊顶图

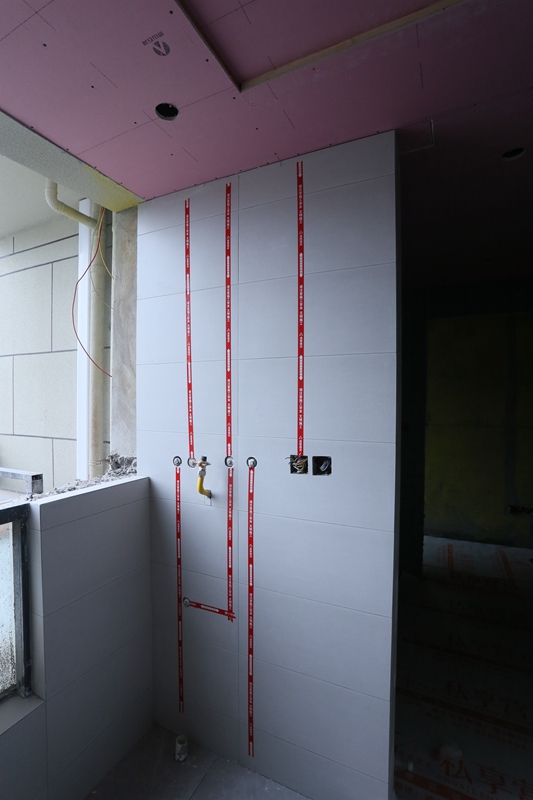

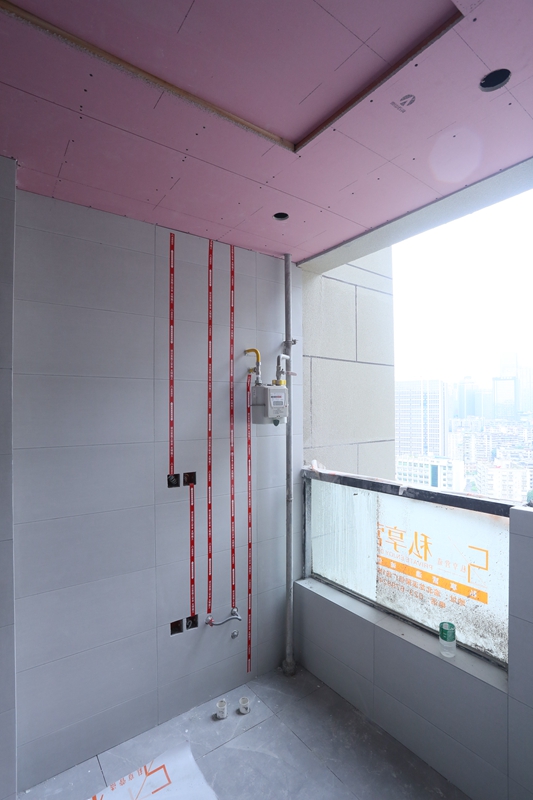

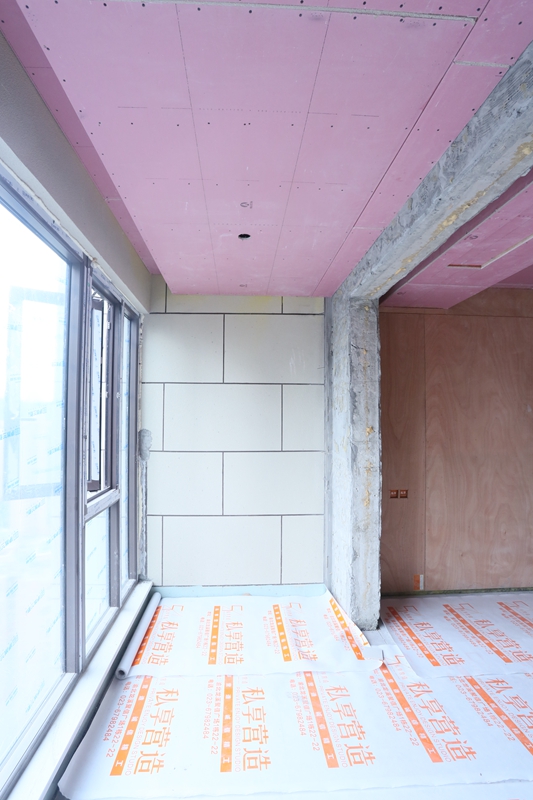

阳台吊顶、瓷砖铺贴图

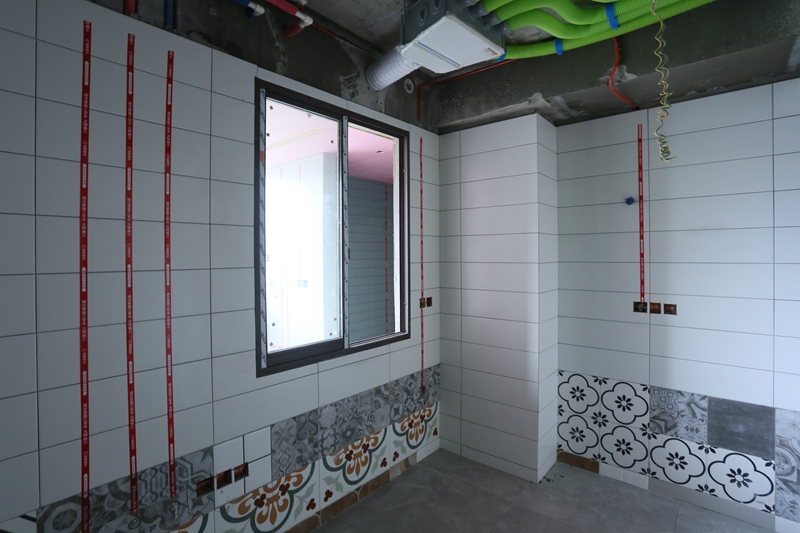

水电标识带标明水电走向,避免后期安装破坏管道。

次卫干区

厨房瓷砖铺贴图

墙压地、侧压正、非整砖铺贴在阴角处。

瓷砖碰角图

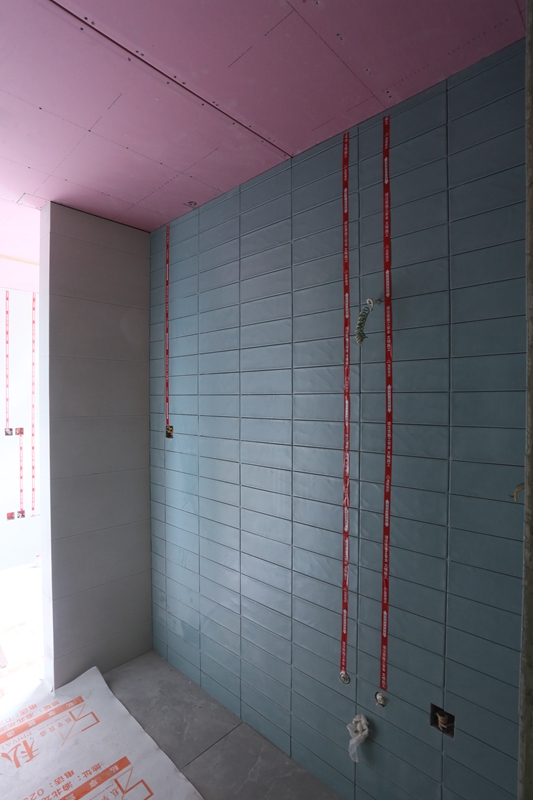

主卫瓷砖铺贴图

地面砖应根据排水(地漏)方向放坡铺贴,地面排水顺畅,不得积水,地漏回字形安装。


主卧吊顶图

石膏板转角L型整板防开裂。空调回、出风口防尘处理。

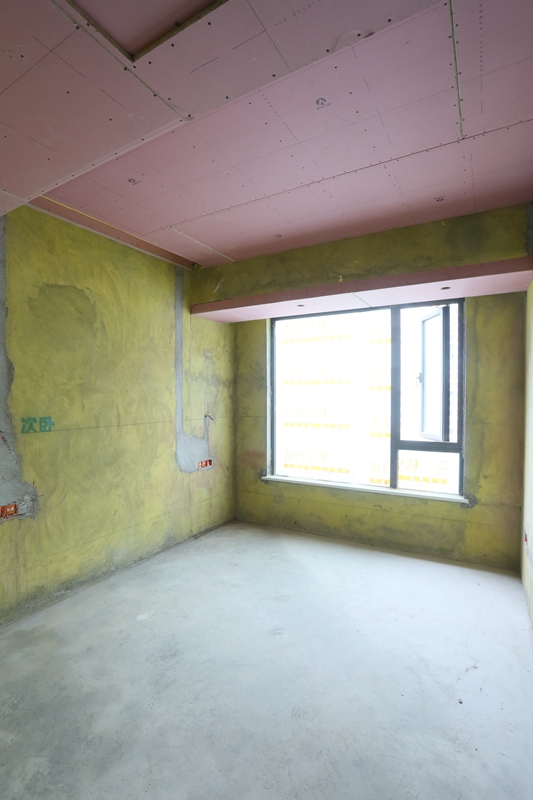

次卧吊顶图

木地板基层找平预留高差正确合理。
