香樟林

张成室内设计-私享营造精工

|

设计与落地效果之间，

最重要的便是施工环节，

选择我们选择放心。

ONE / 水电工程

强电线：美国金貂多股铜芯阻燃线
弱电线：秋叶原六类网线
穿线管：伟星红蓝透明线管
给水管：伟星F-PPR
排水管：伟星中空螺旋消音管

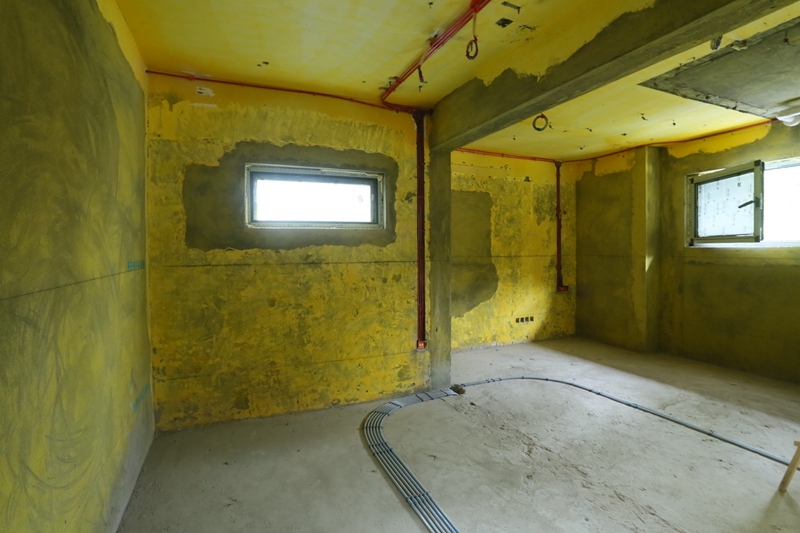

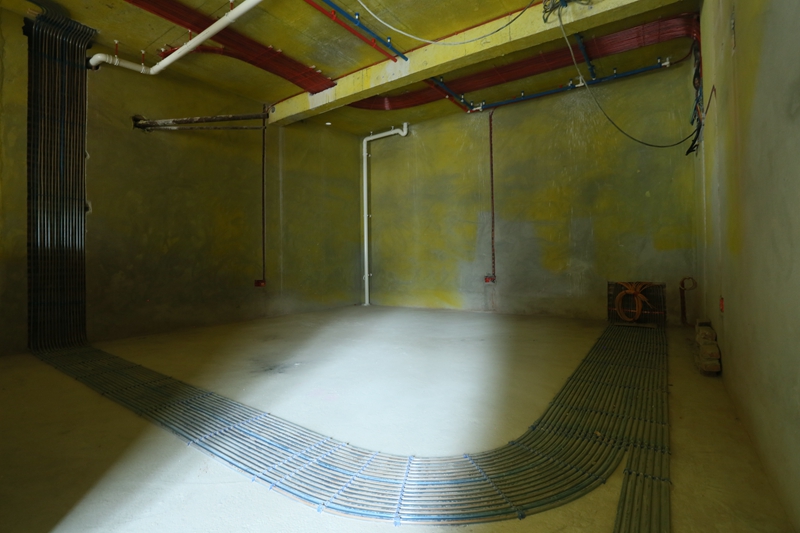

负一楼总电箱强弱电走向图

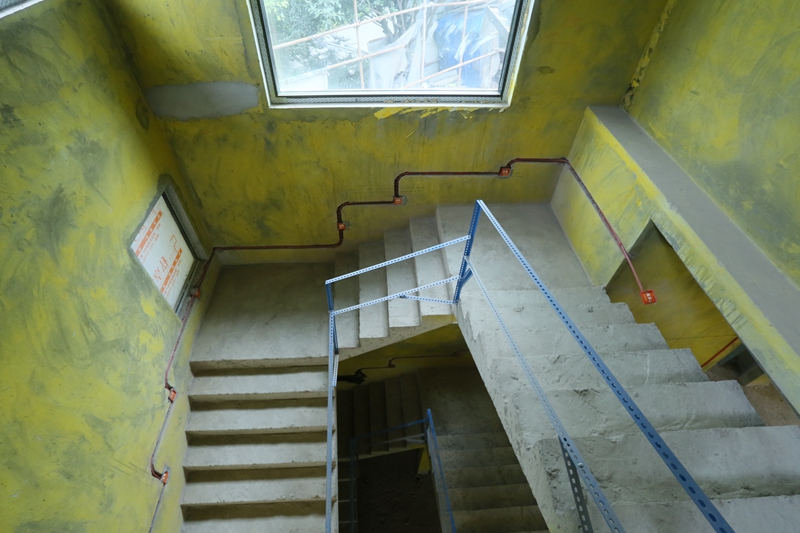

管路排列应横平竖直，美观规范，不斜向走管，多管并行时直接头和线卡均成一字形排列， 线管转弯弯成弧形（大弯）。

强弱电线管固定，间距为400mm，距转角处及管道终端150mm处增加固定。

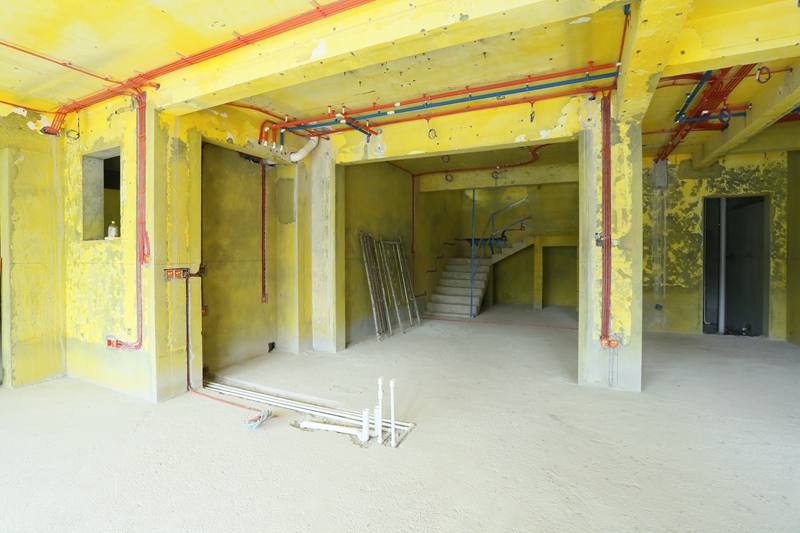

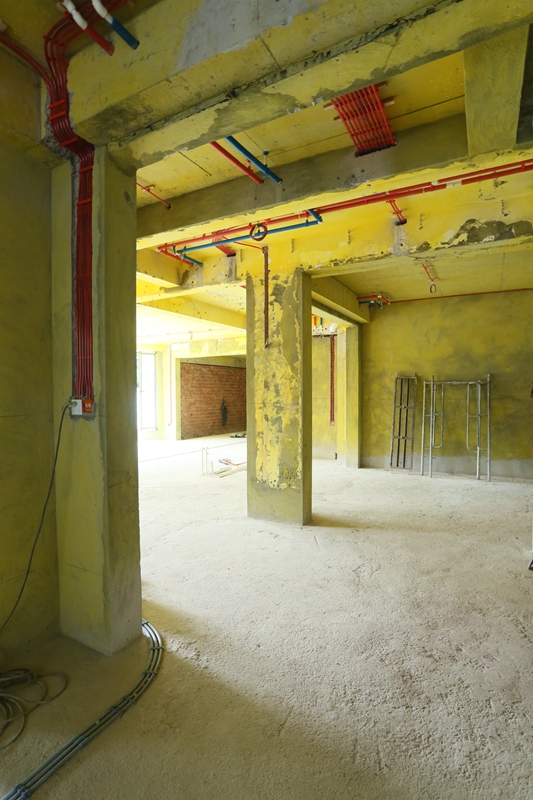

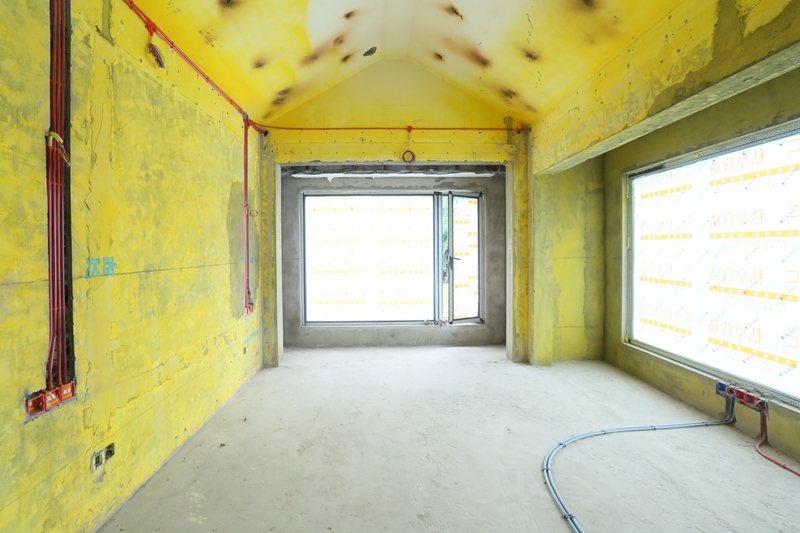

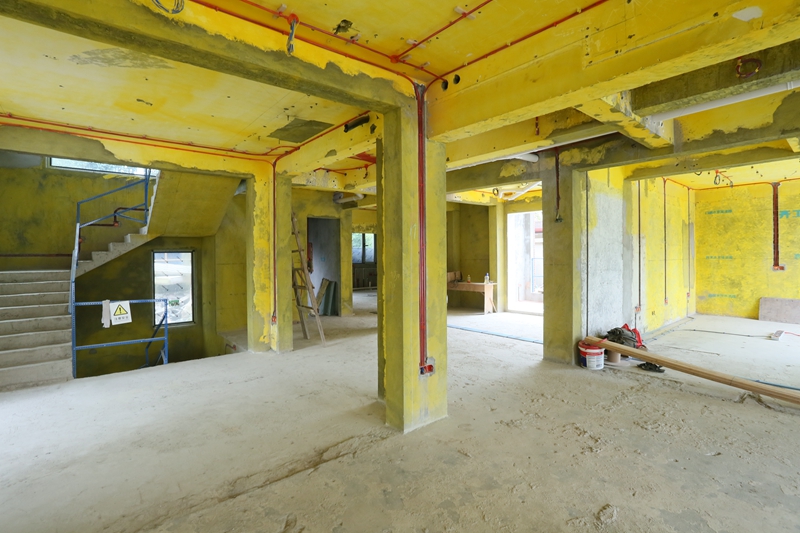

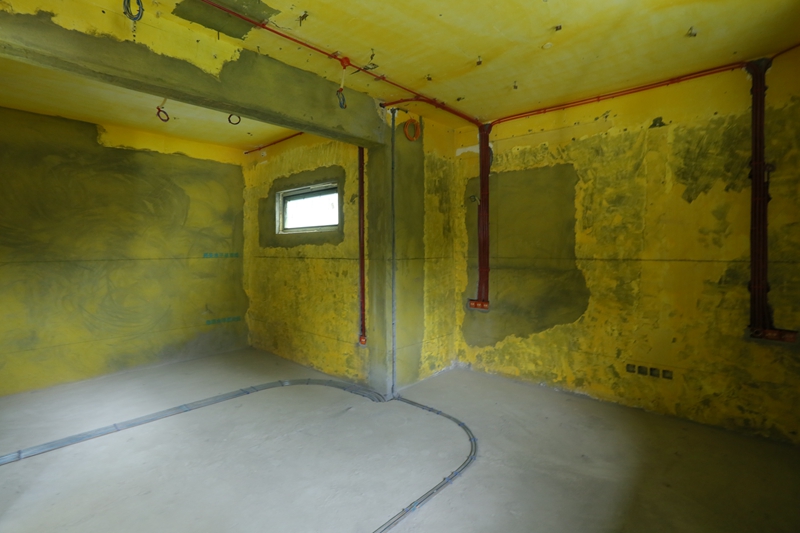

负一楼客厅水电线路布置图

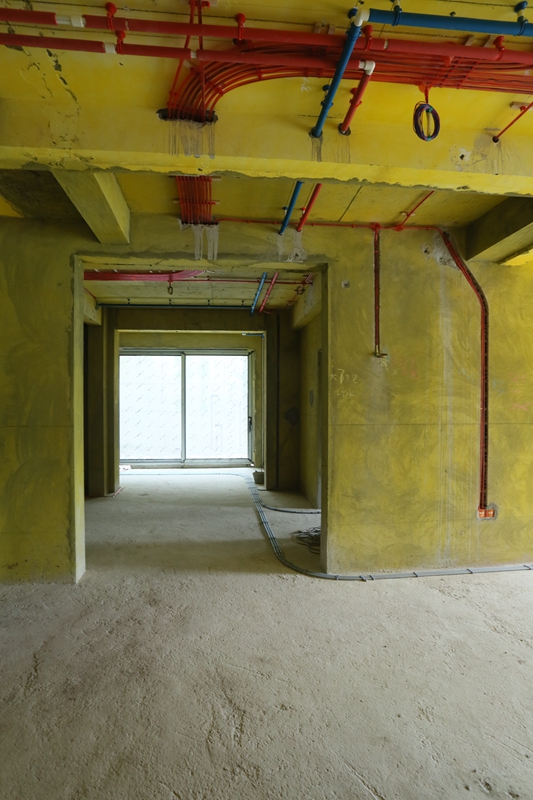

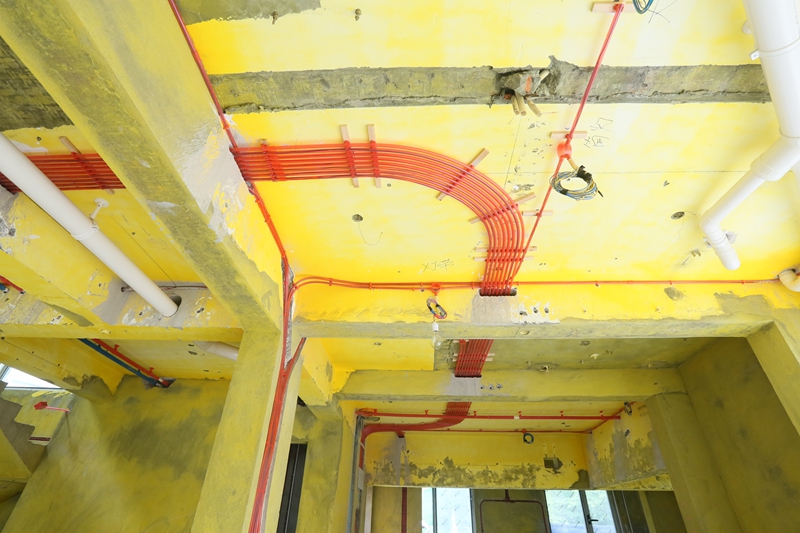

顶面强弱电布管必须弹线做出线管分布及走势，使用膨胀螺丝固定木条于顶面，线卡固定在木条上，强弱电箱及线盒必须使用锁扣与线管连接。

现场设立临时插座与照明，避免现场乱搭乱接留下安全隐患。

负一楼卫生间水电线路走向图

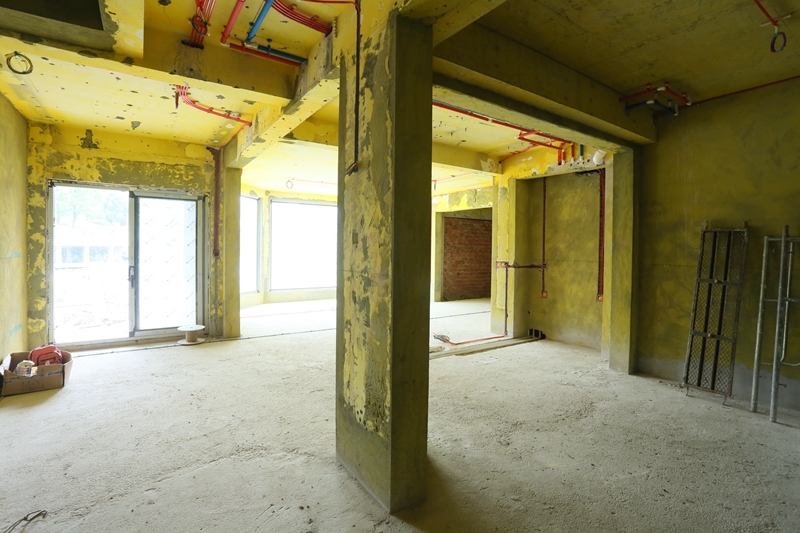

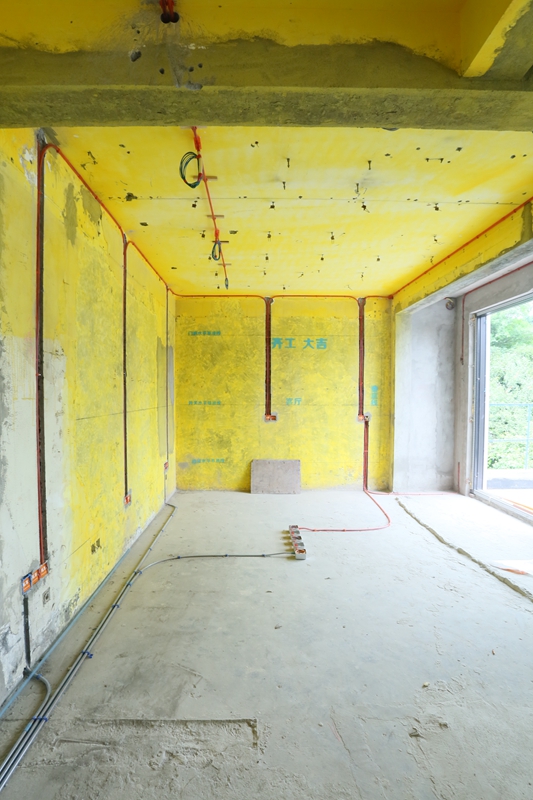

一楼客厅线路布置图

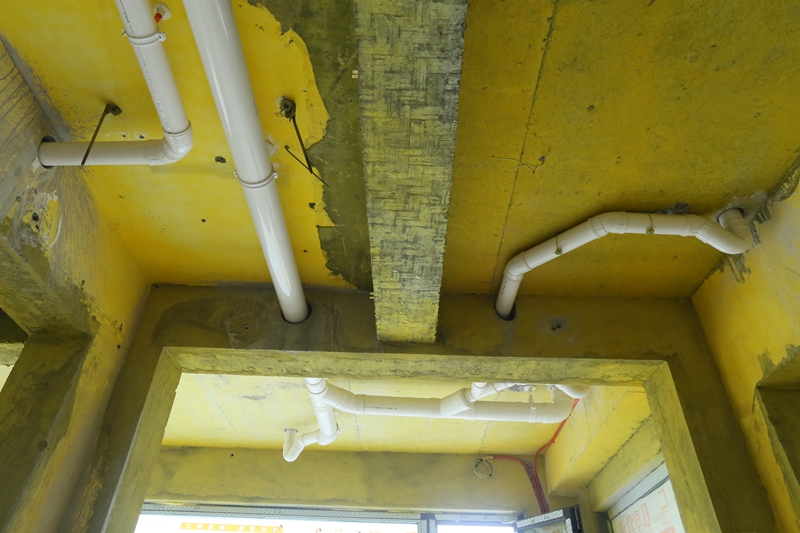

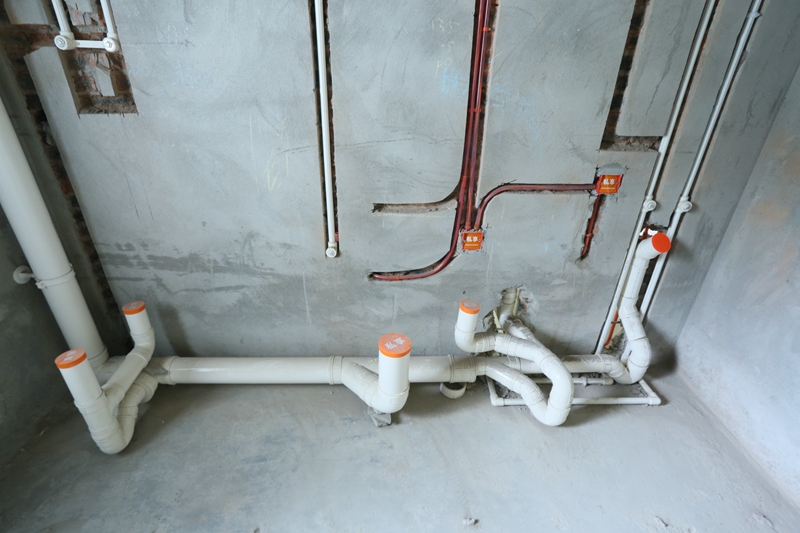

排水改造图

主排水管采用排水量最大的排水管直通落水处，其余支管采用树状分支形式连接于主排水管道上，多用斜三通，多用110直径排水管做地面主排水管

并作1%的排水坡度，连接补芯较小口向上粘接。（保证排水通畅、避免反臭）

一楼书房线路布置图

强电、弱点分管分槽施工、避免信号干扰

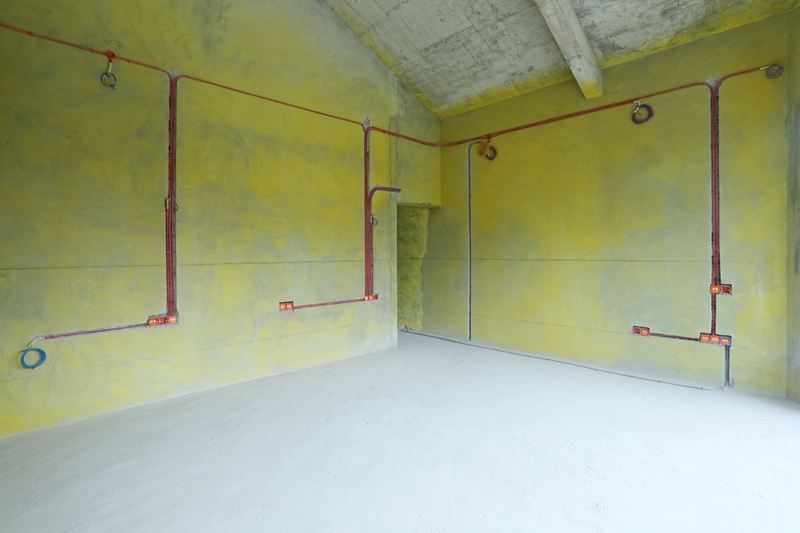

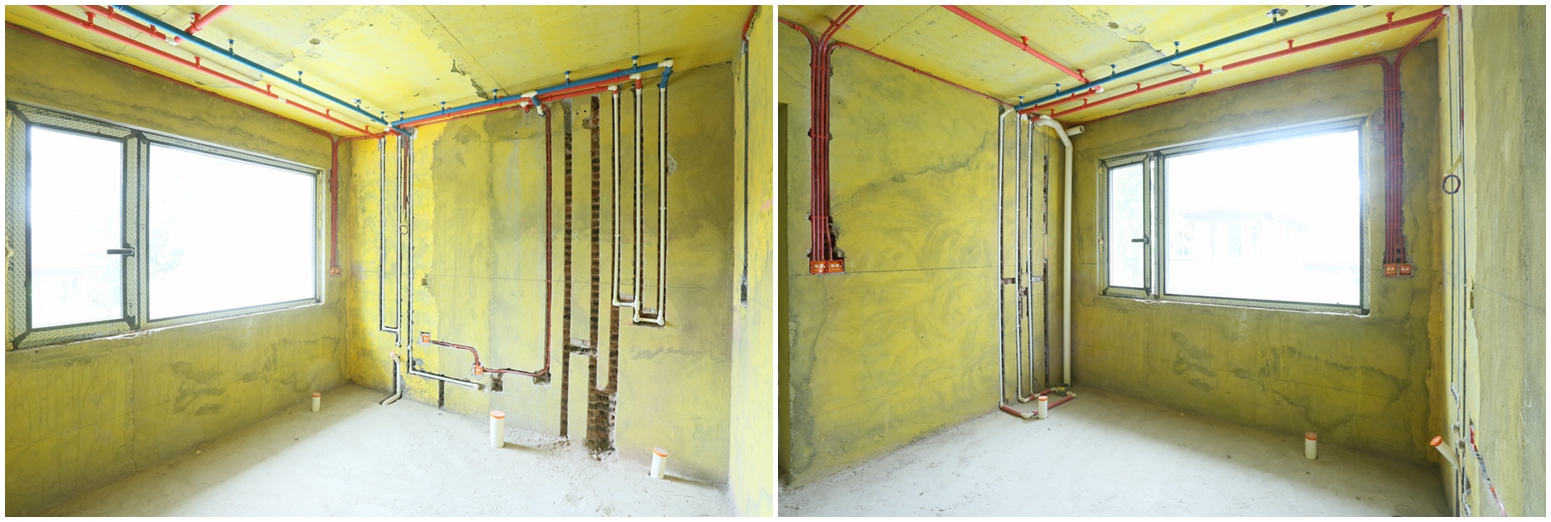

二楼主卧线路走向图

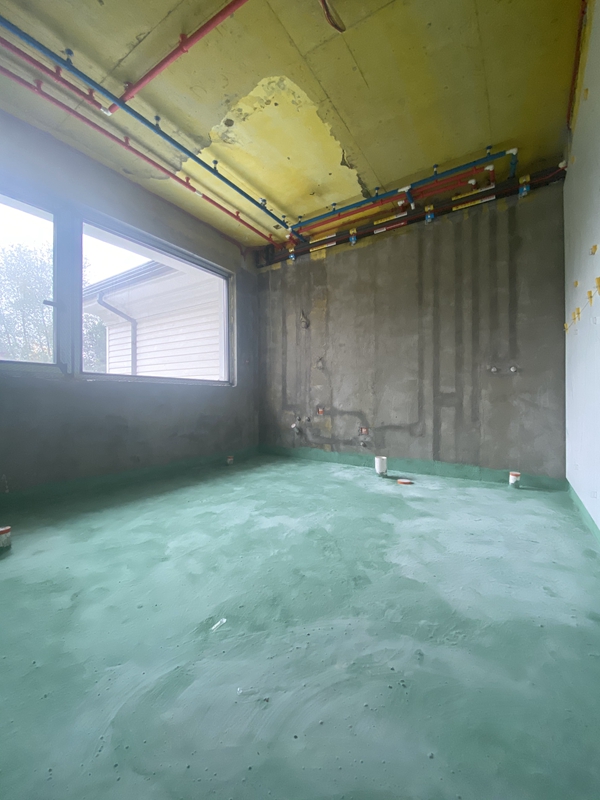

二楼主卫水电布置图

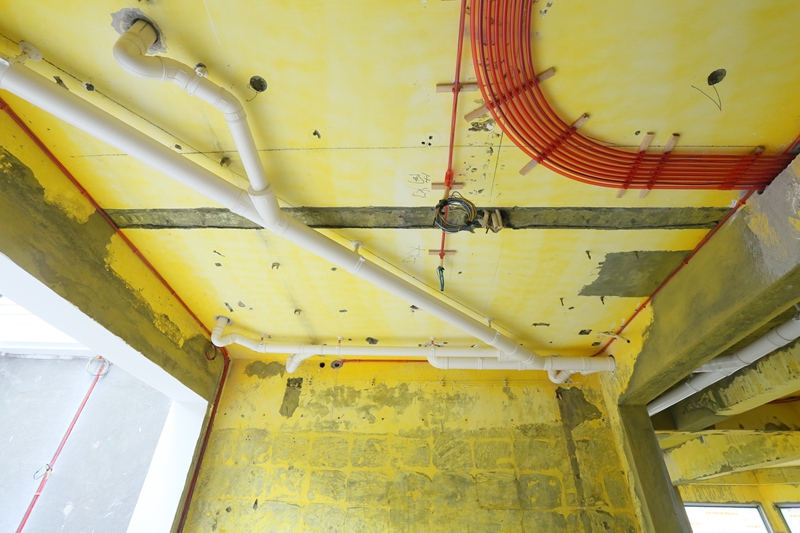

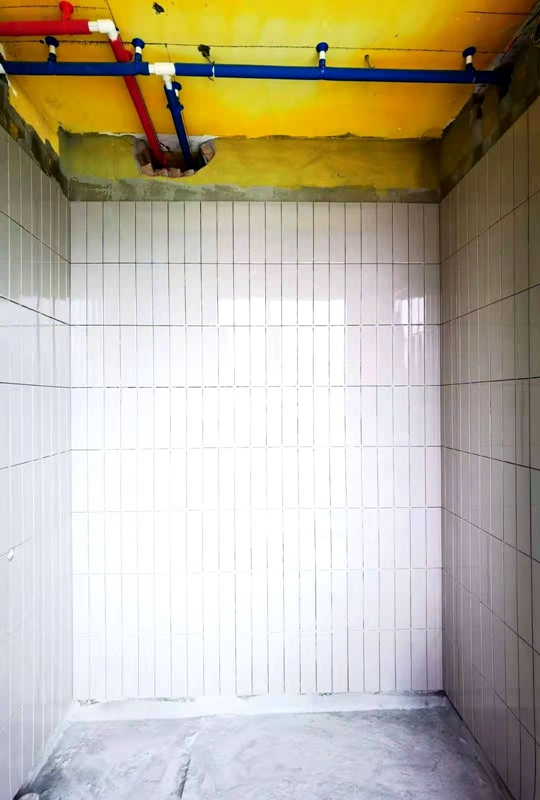

给水布管走顶，顶面水管安装必须先弹线再使用吊卡固定，坚持上电下水穿线布管原则，降低安全隐患。

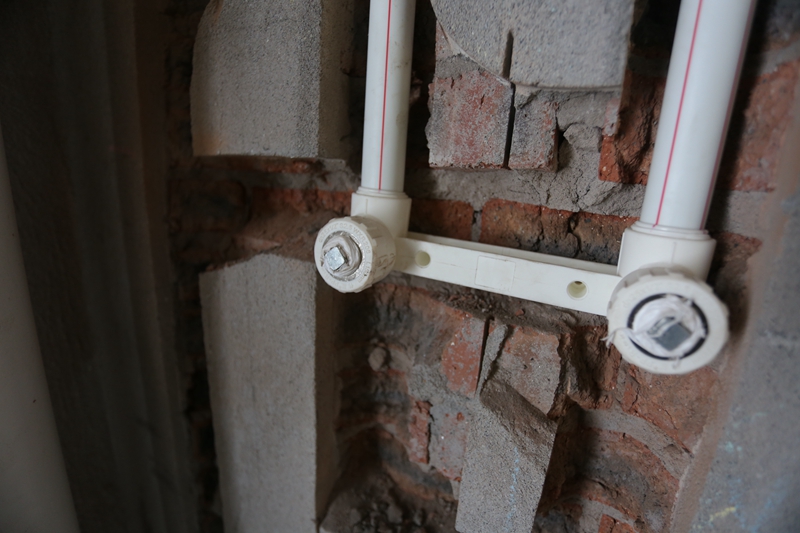

水管焊接端正稳固，以双眼皮为宜，水口预留贴砖厚度、水口高度预留一致。

次卧线路布置图

TWO / 泥木施工中

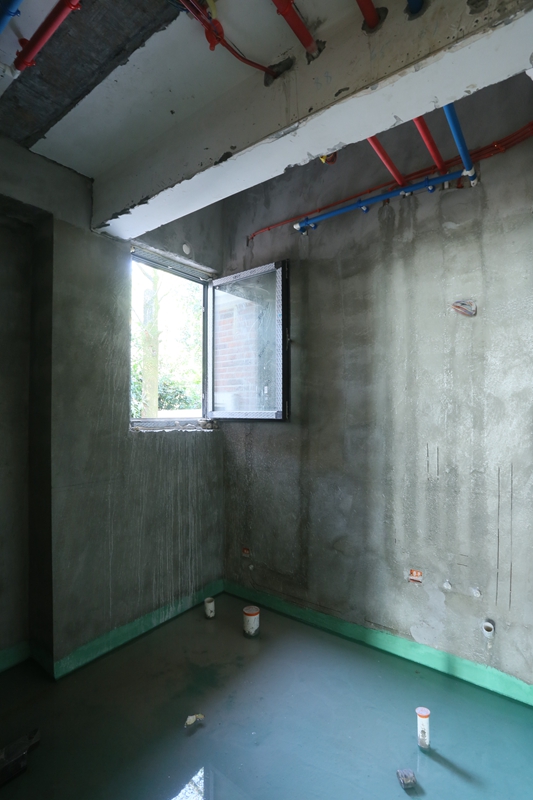

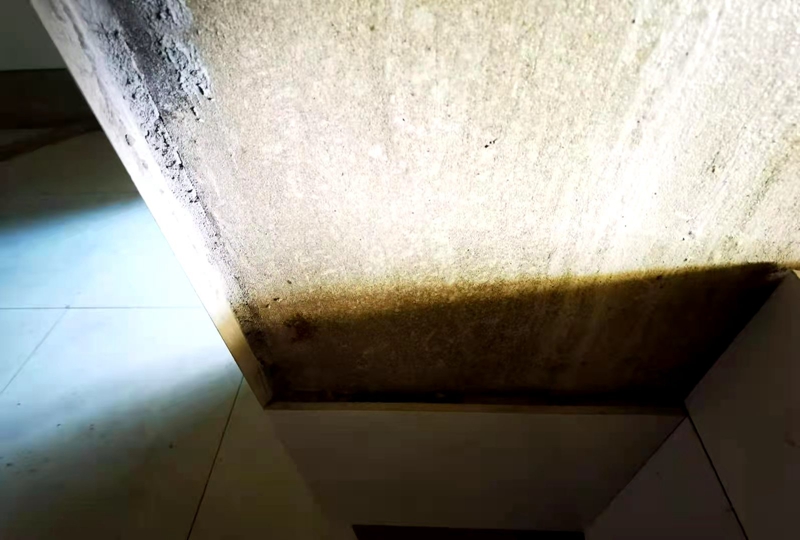

防水：涂刷两遍，卫生间高度ge;2400mm，厨房高度ge;900mm，搭接地面ge;200mm且边缘整齐。

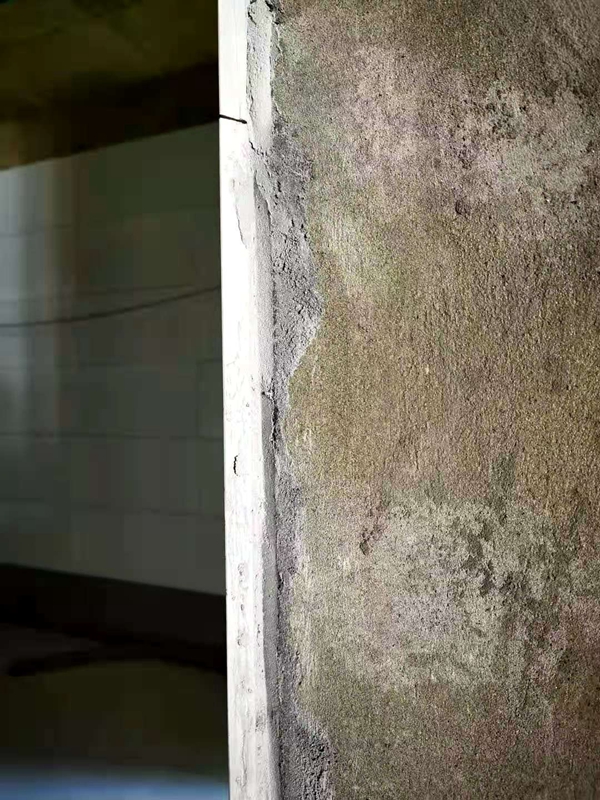

墙、地砖铺贴顺序为：先墙砖，后地砖，墙砖预留下脚等地砖铺贴完后再安装，做到墙压地。阴角砖压向正确

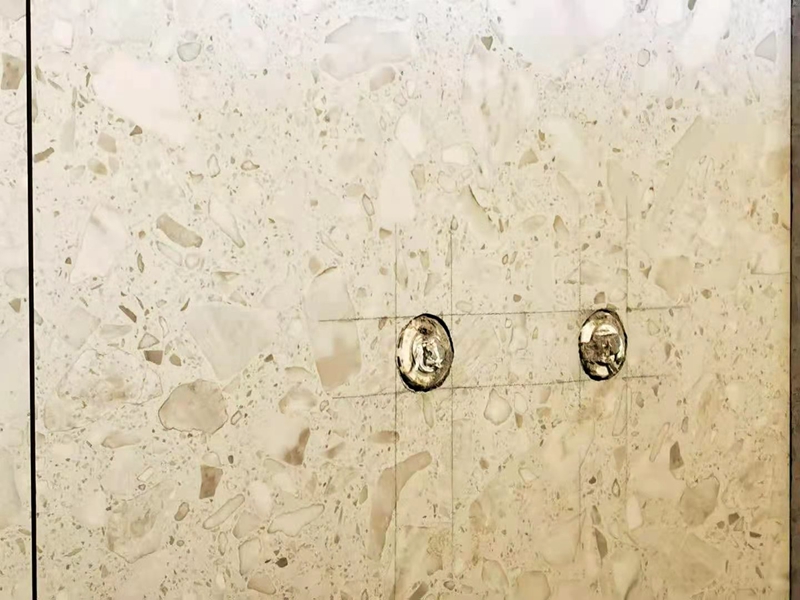

所有内弯凸出墙面砖不大于 2mm，内陷深度不大于 5mm，混水阀出水口端正且水平，开孔器开孔。

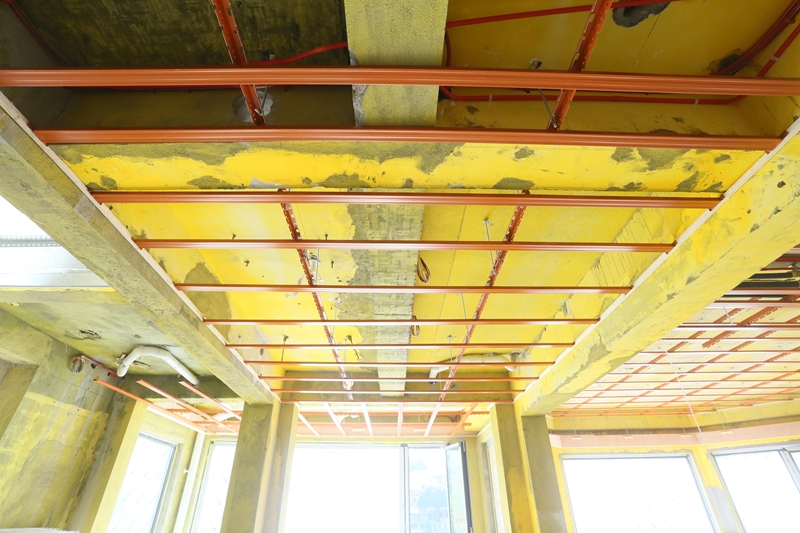

木工基层施工

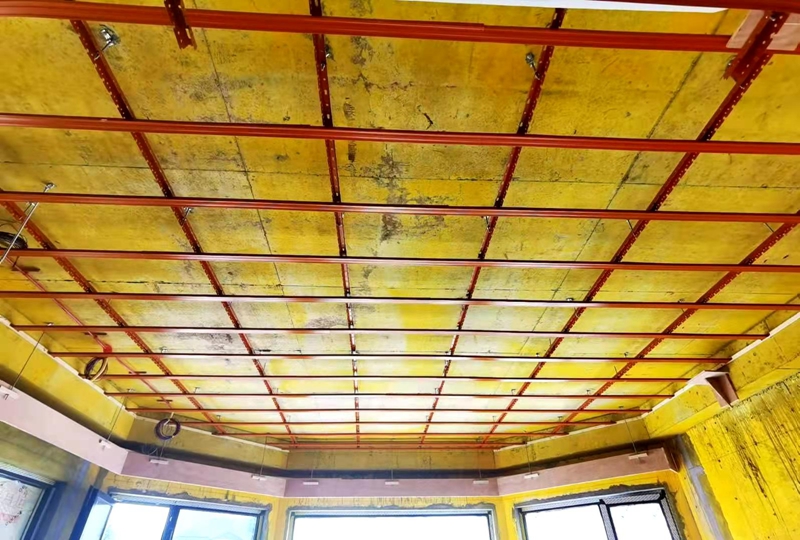

主龙骨间距le;800mm，次龙骨间距le;400mm.

窗帘盒使用木工板打底，净空高和宽度符合设计要求.

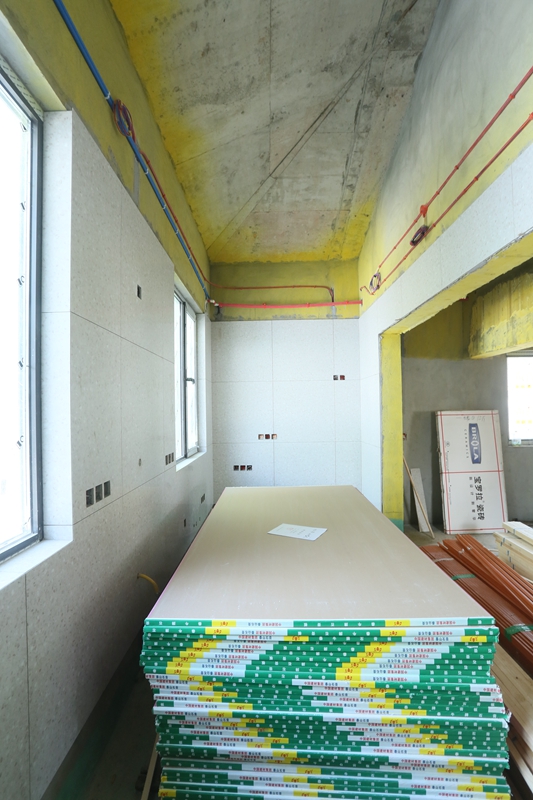

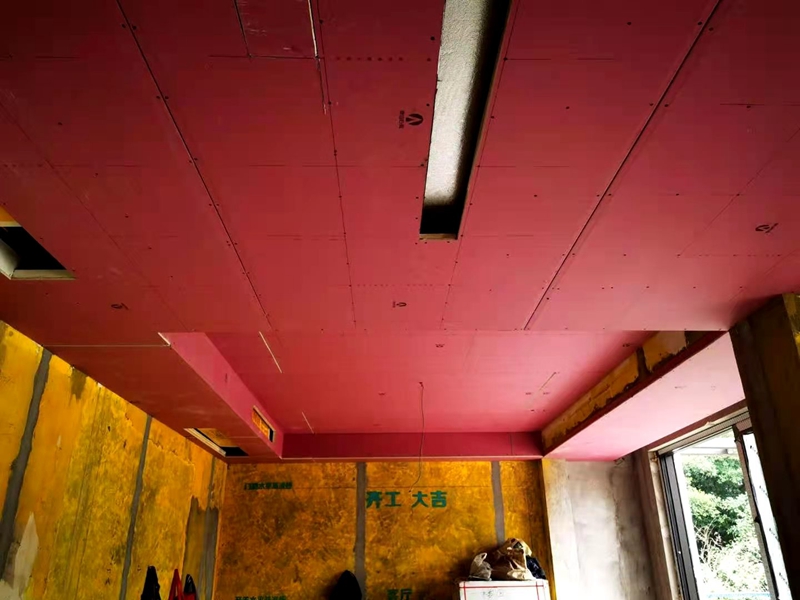

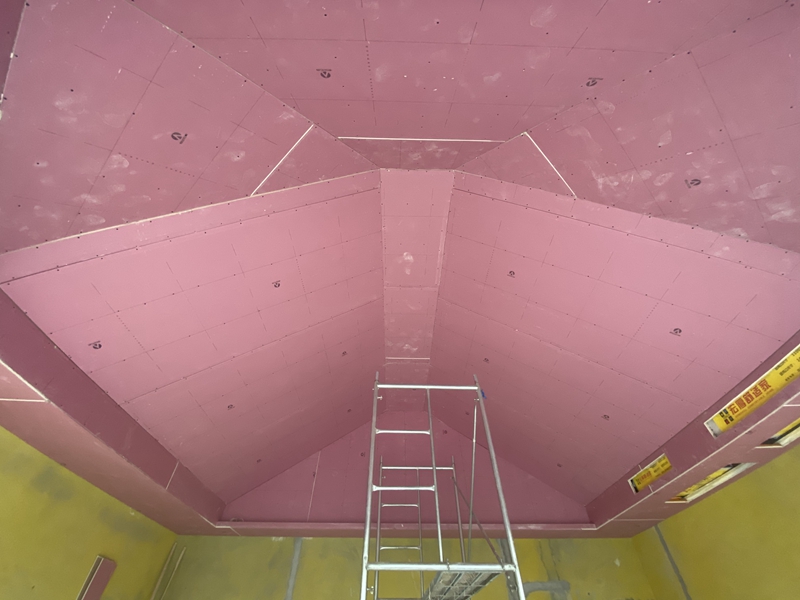

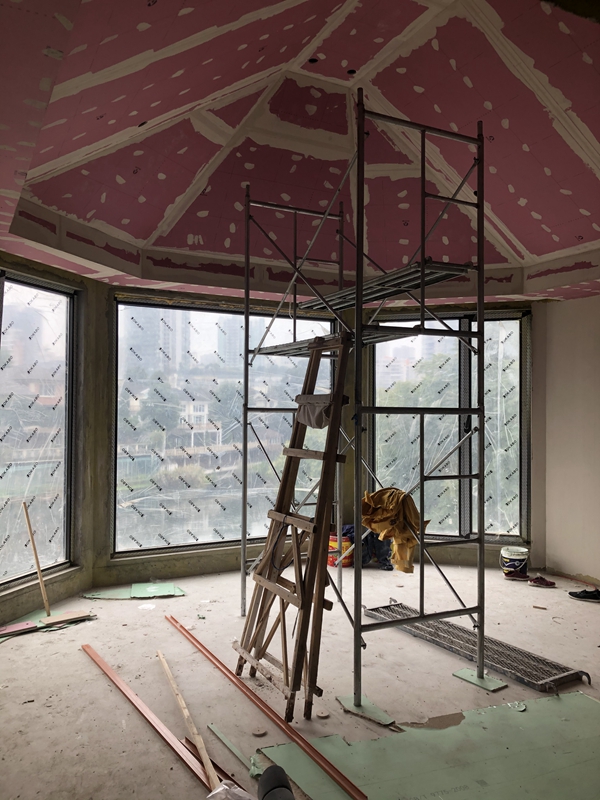

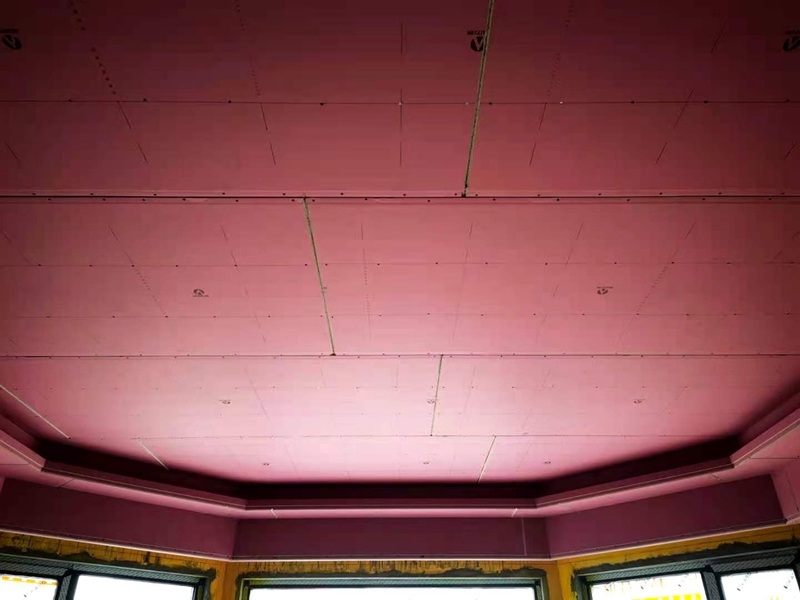

石膏板封面：石膏板满顶错缝安装并预留伸缩缝。

石膏板转角7字形整板，避免开裂。

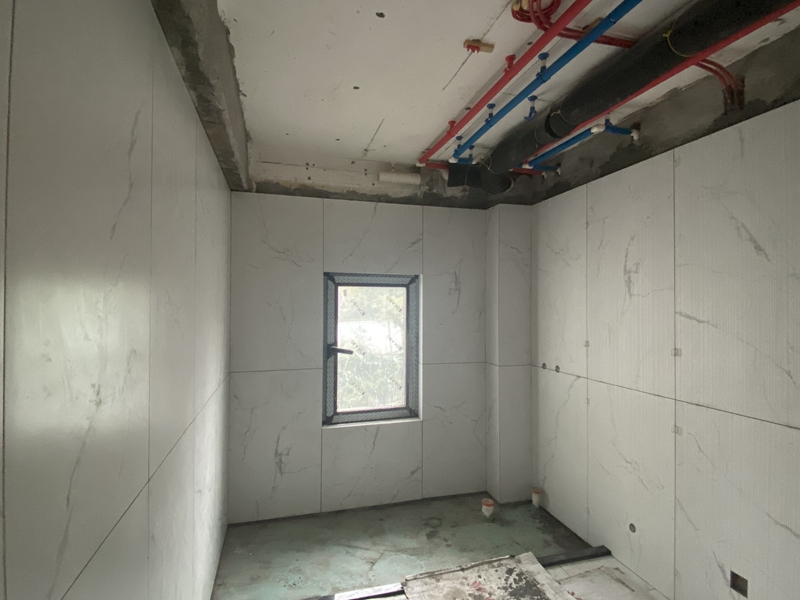

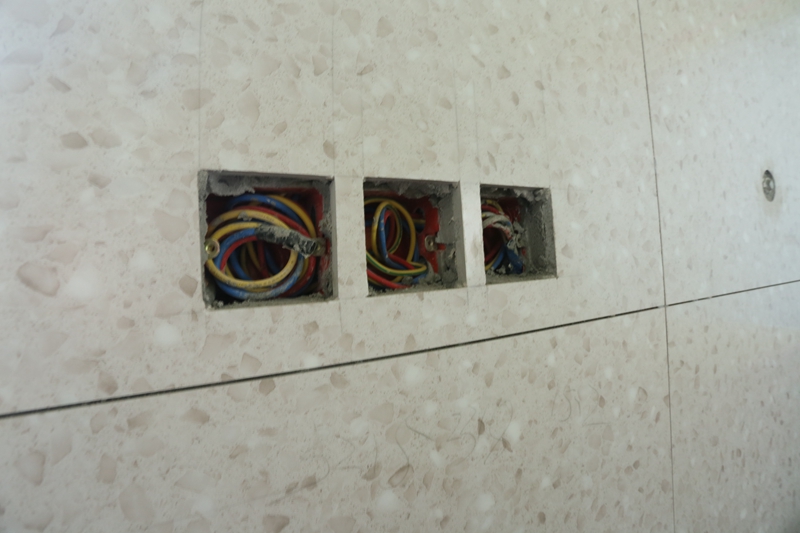

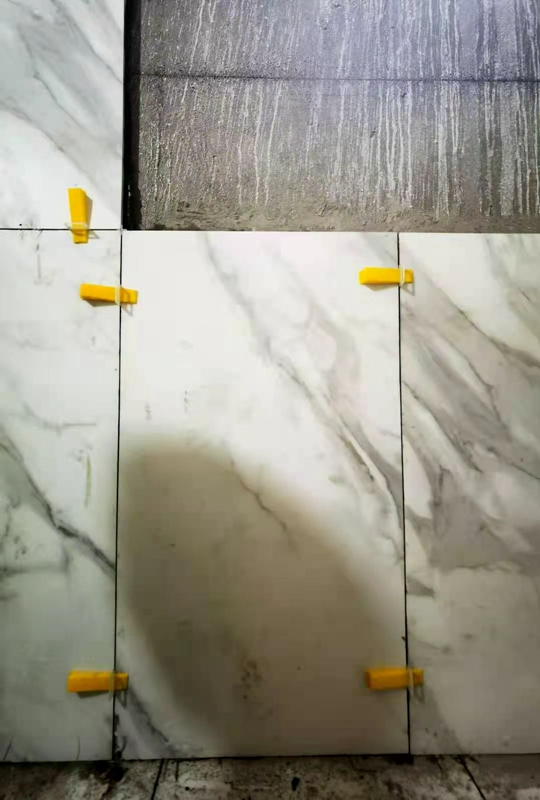

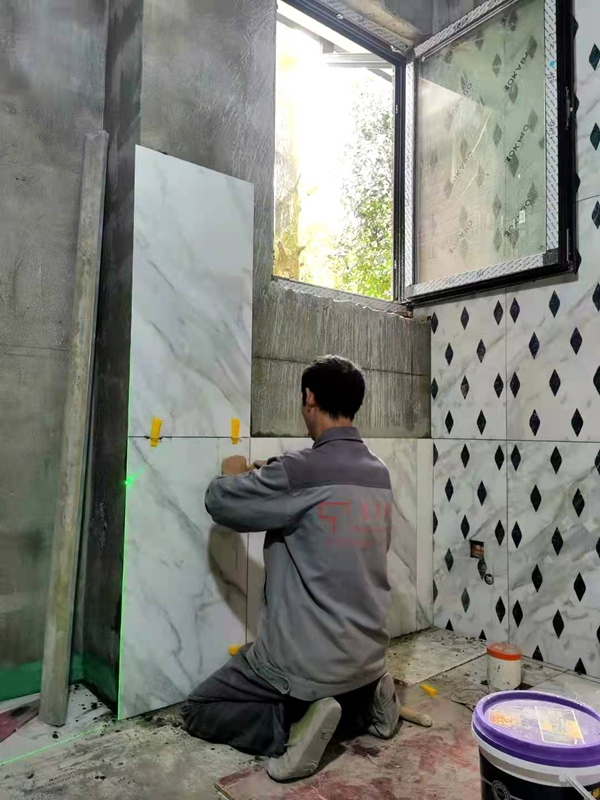

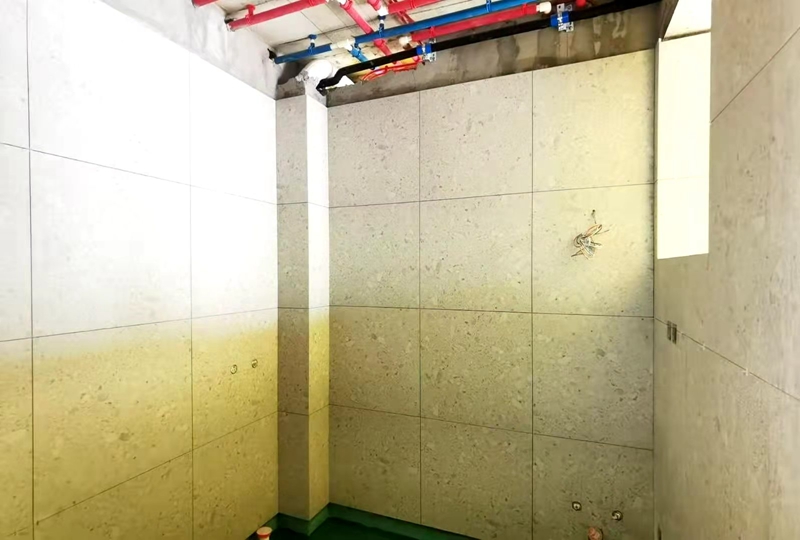

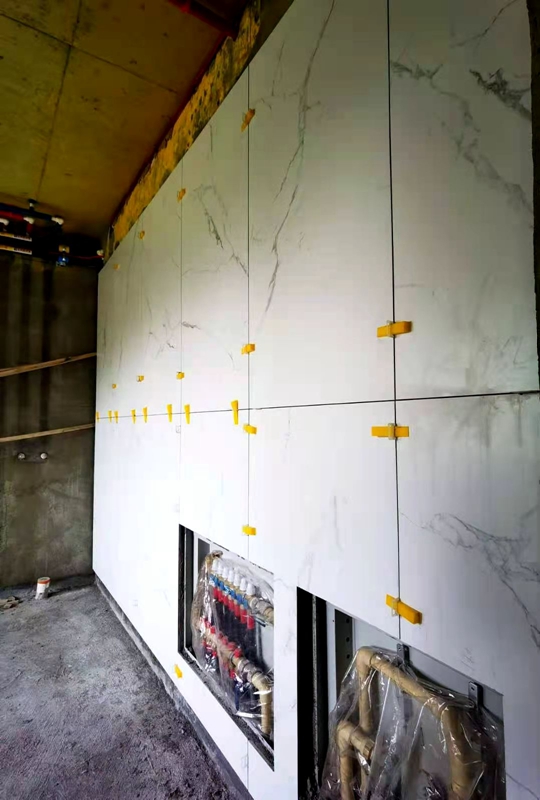

卫生间大板砖上墙

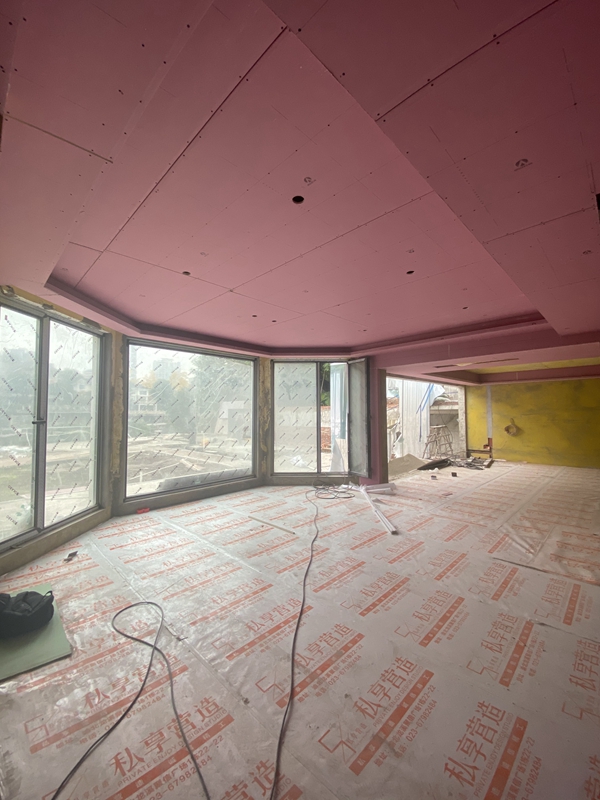

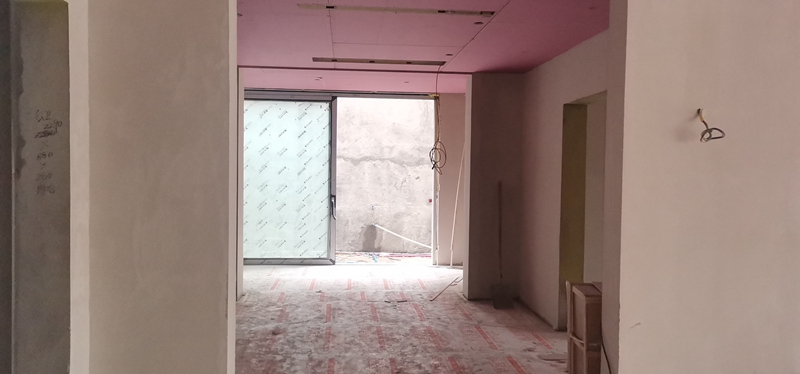

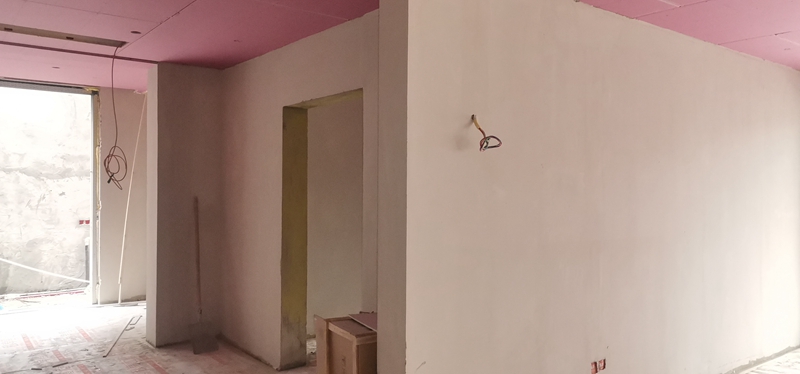

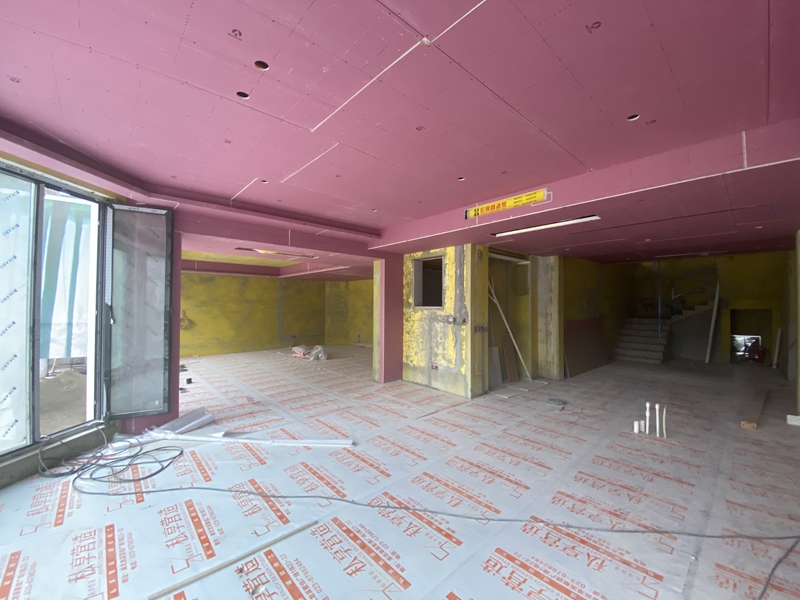

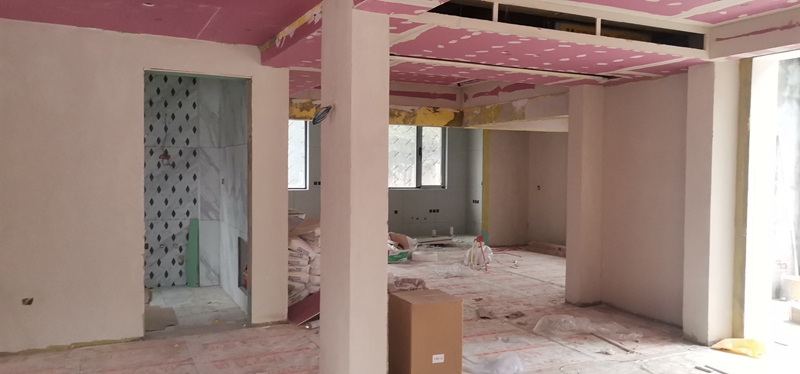

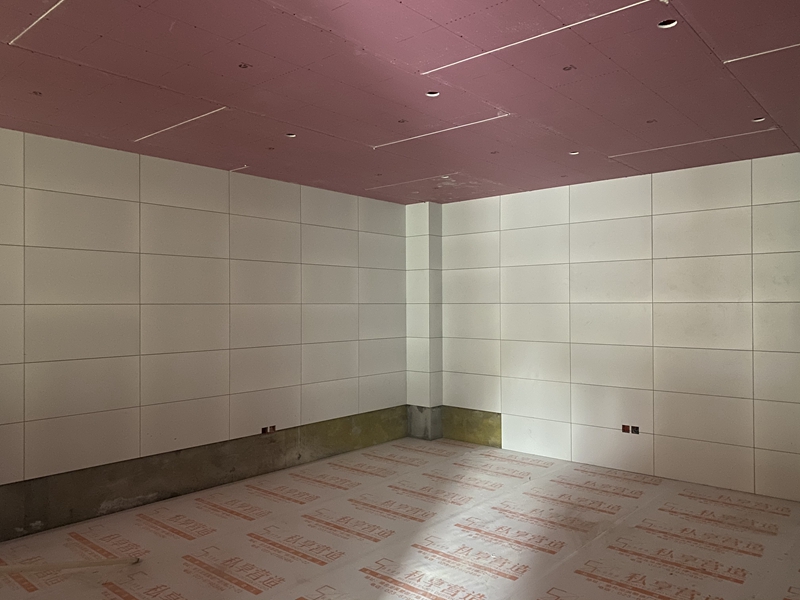

负一楼吊顶施工

THREE / 漆作

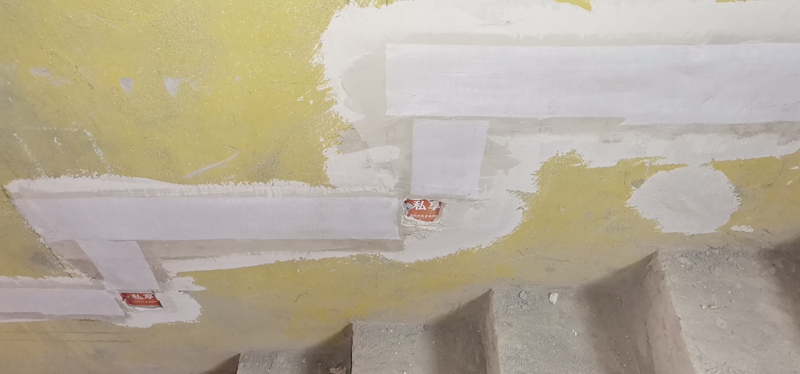

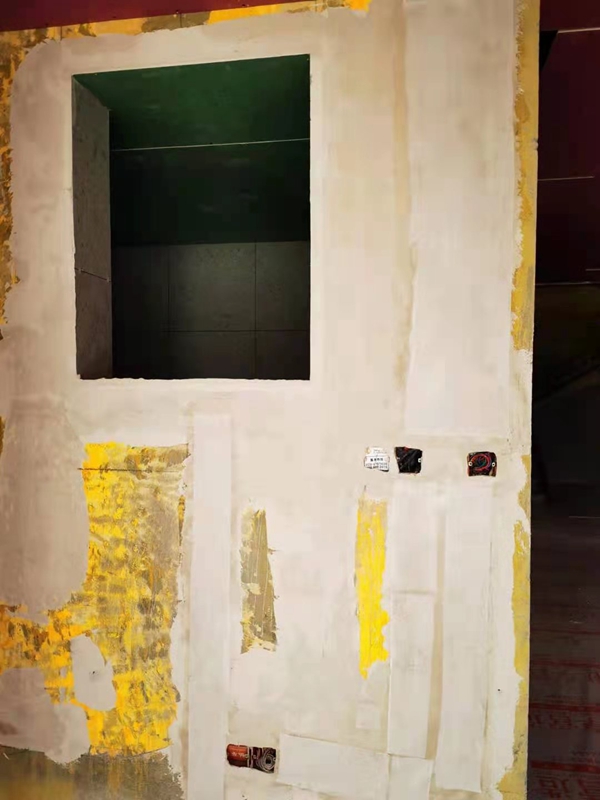

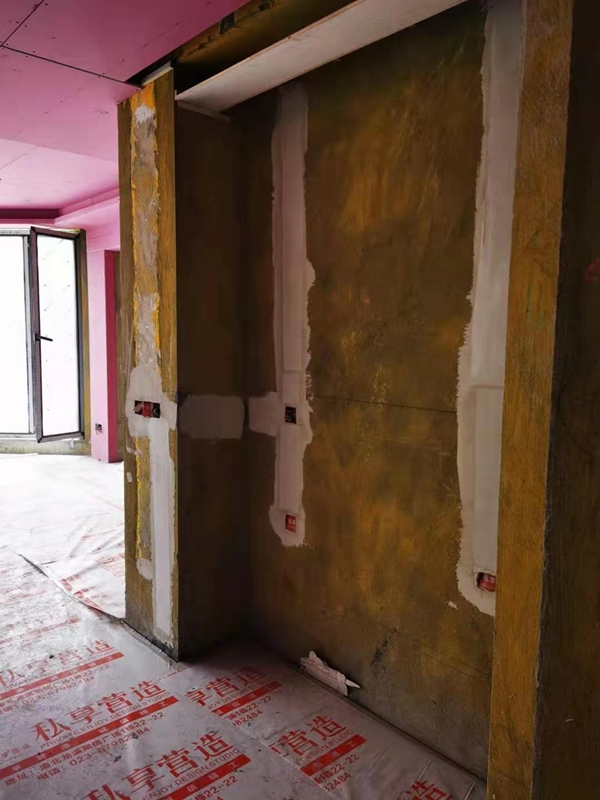

乳白胶+白布补线槽、石膏板缝隙，有效降低开裂风险
