江山樾

张成室内设计-私享营造精工

|

设计与落地效果之间，

最重要的便是施工环节，

选择我们选择放心。

ONE / 水电改造

水电材料明细

电线：金貂多股阻燃电线

弱电：秋叶原YF

排水：顾地

水管：伟星F-PPR

线管：伟星红蓝

水电工程是隐蔽工程，水和电是家里不可或缺的，是必要的，还有水电工程面积大，几乎是全屋，所以水电的质保至关重要，要求的工艺也就更高。

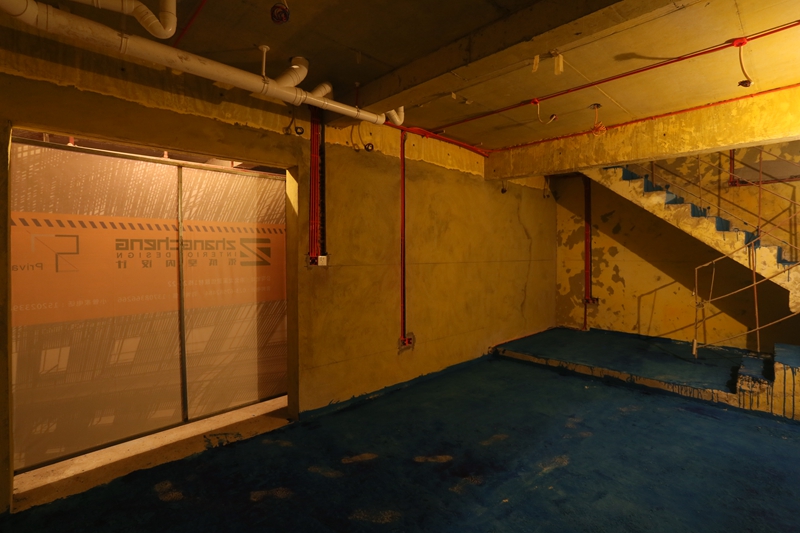

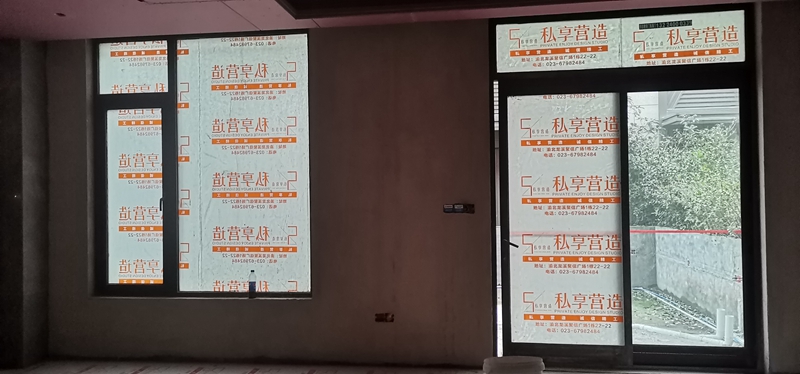

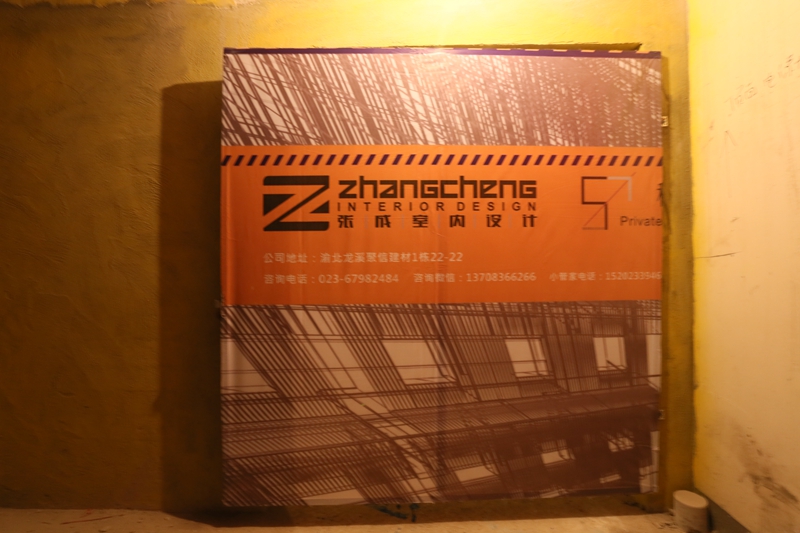

负一楼入户围挡

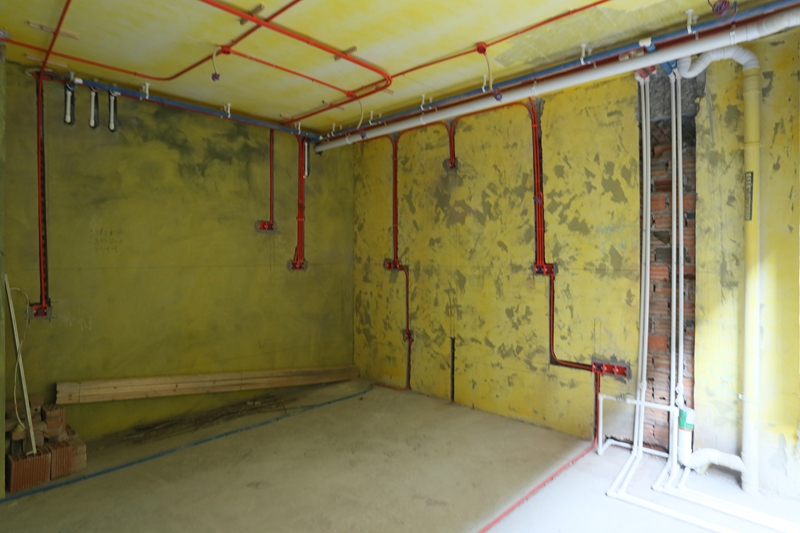

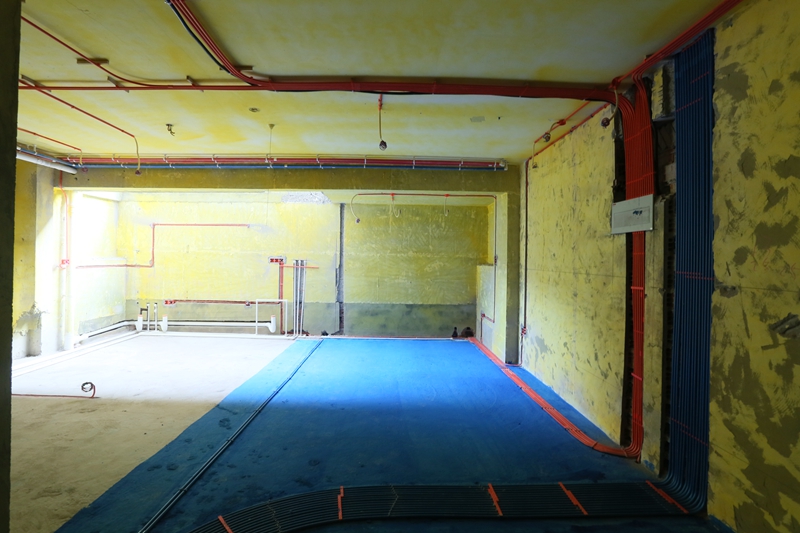

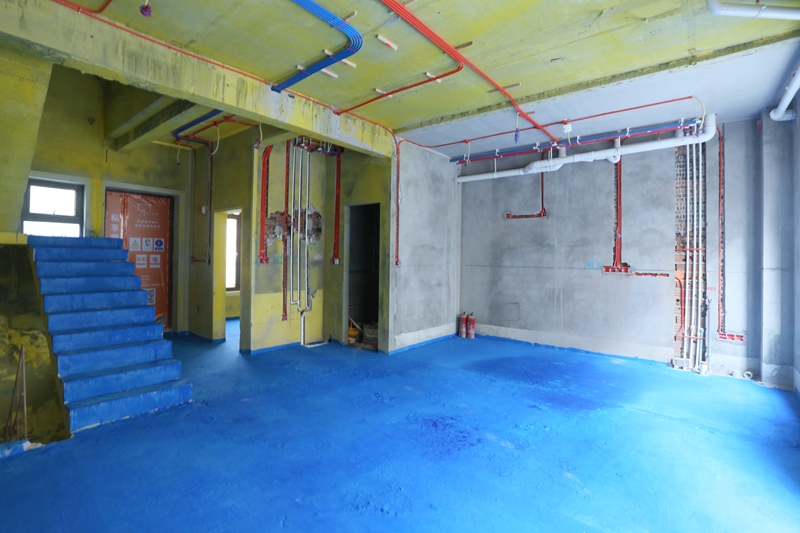

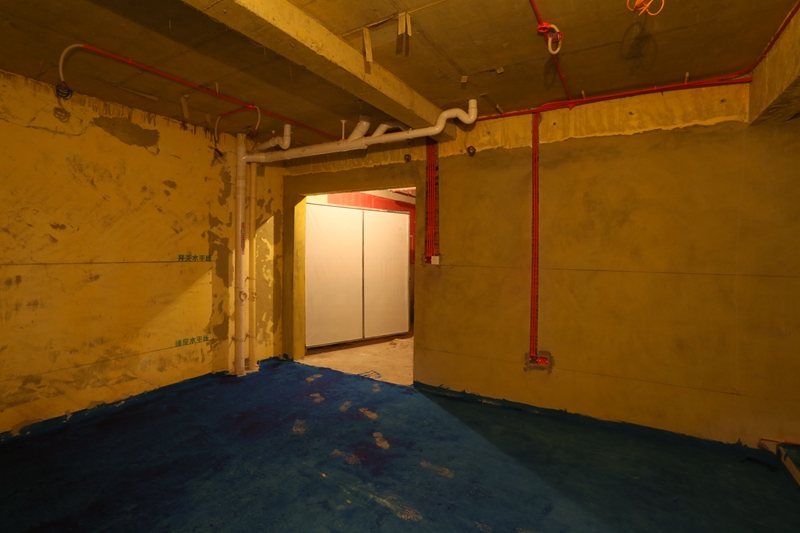

负一楼水电展示

水电改造均需要重新开槽布管，禁止利用原暗埋线管走线。

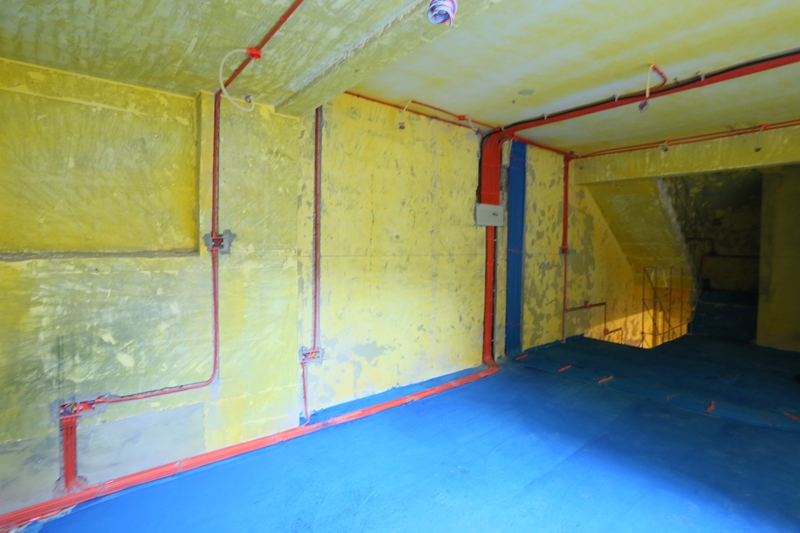

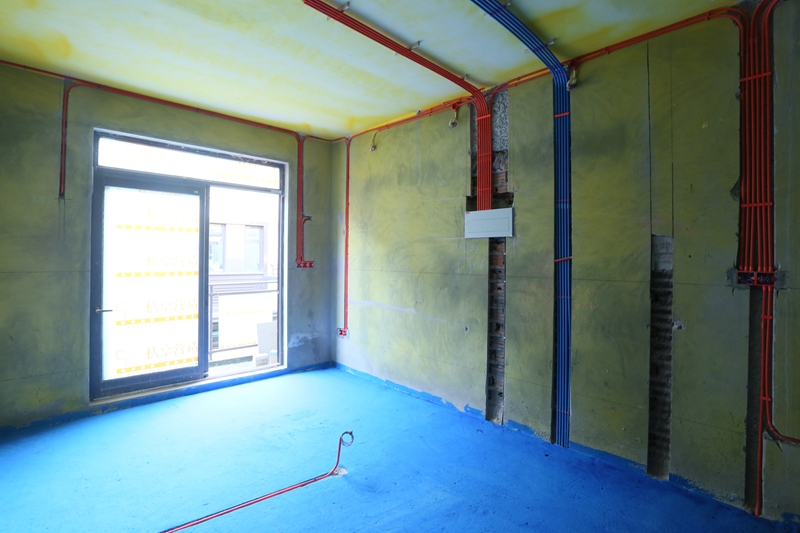

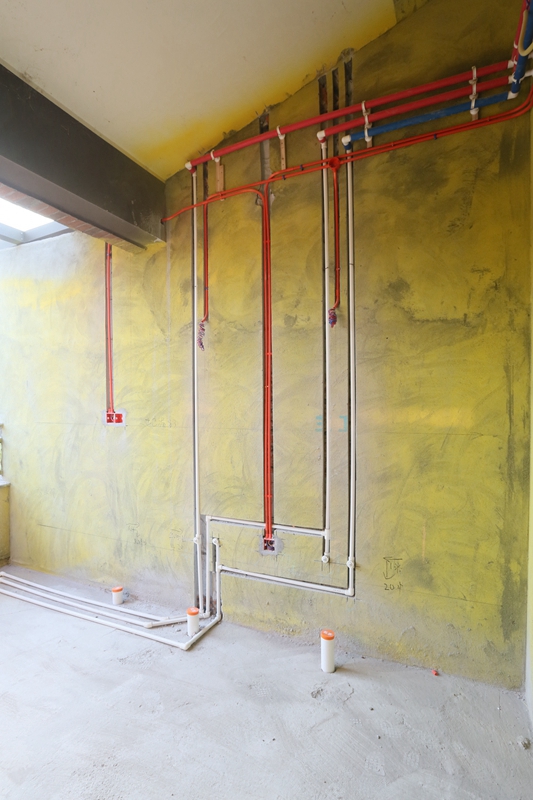

一楼客厅+西厨水电展示

强弱电同一平面时，线管平行间距大于200mm，分管分槽。

强弱电交叉时，必须包裹锡箔纸作屏蔽处理，超出交叉位置150mm，减少信号干扰。

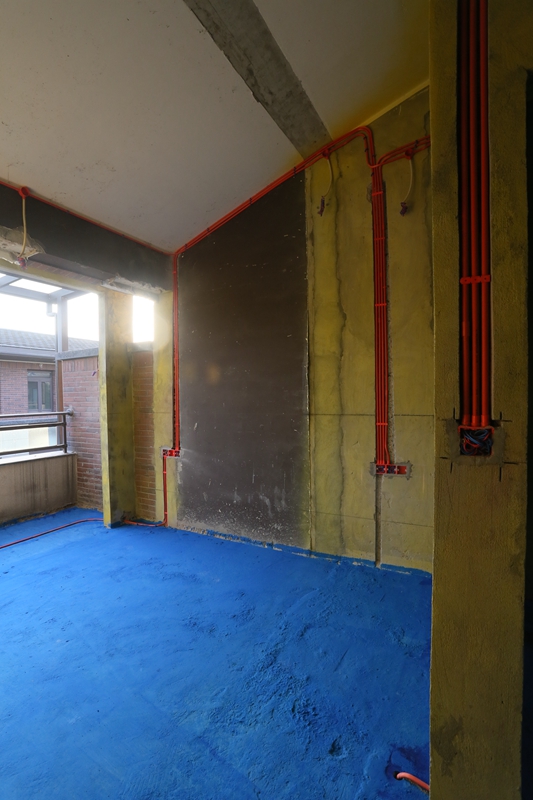

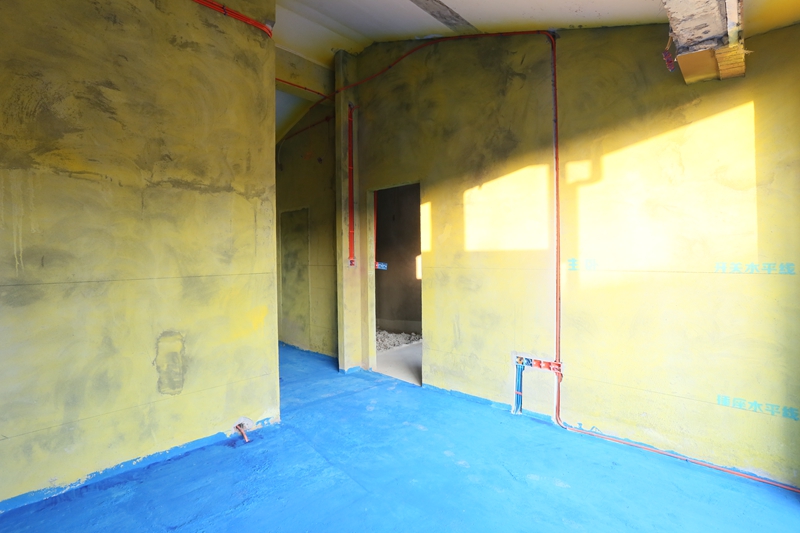

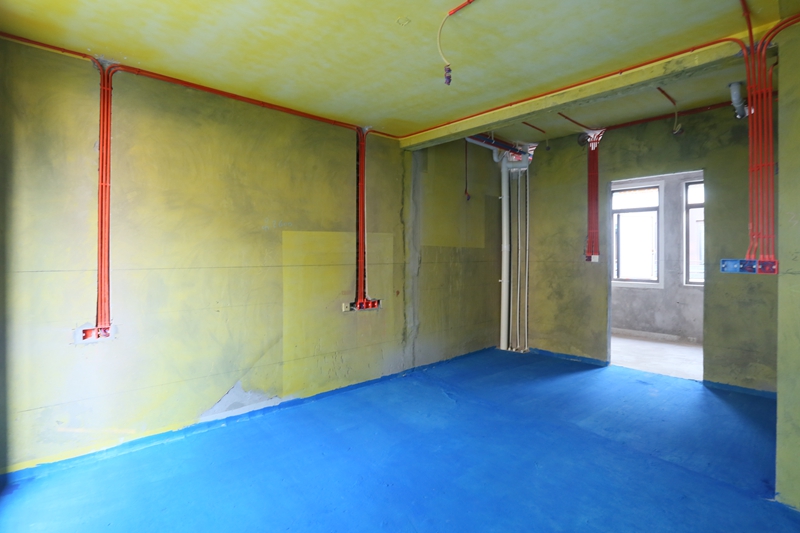

二楼书房电路展示图

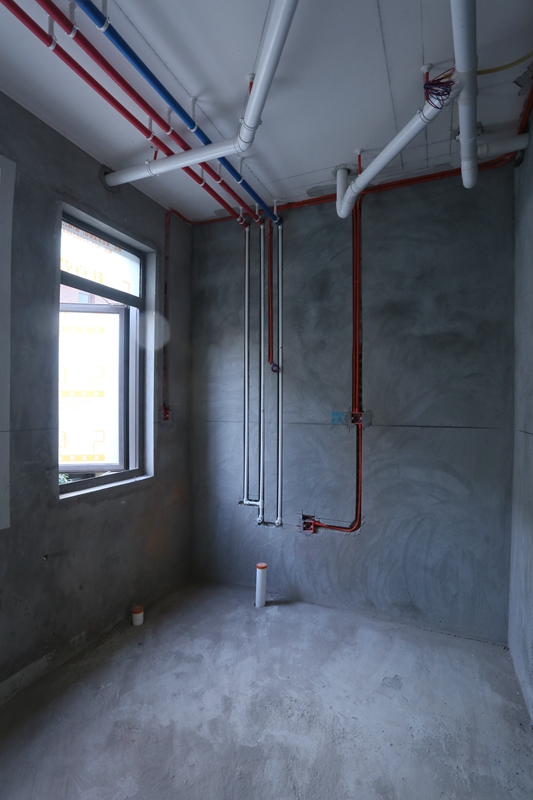

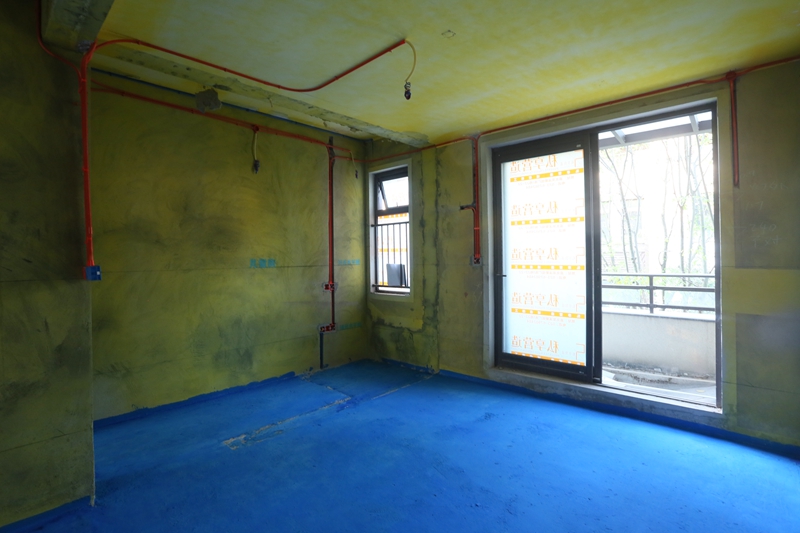

二楼主卧水电展示图

同一房间区域内，插座、开关的位置高差不大于5mm，两个或以上并排底盒，水平高差le;5mm，底盒不突出于墙面

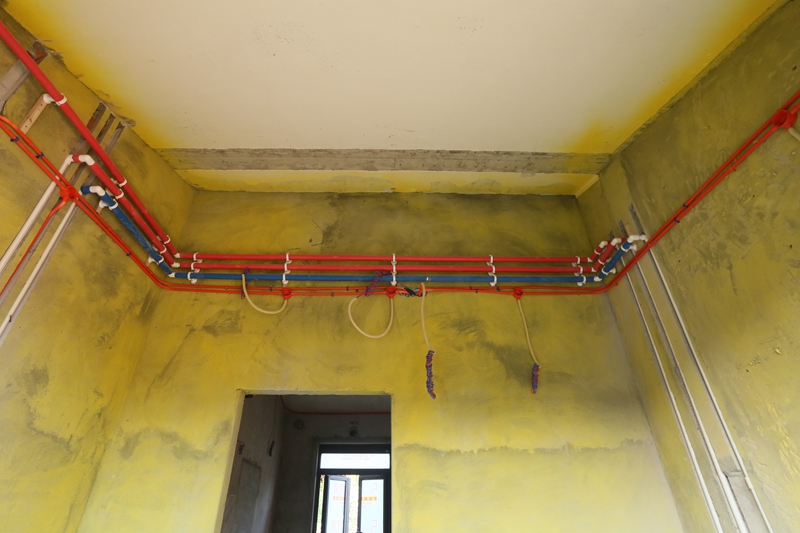

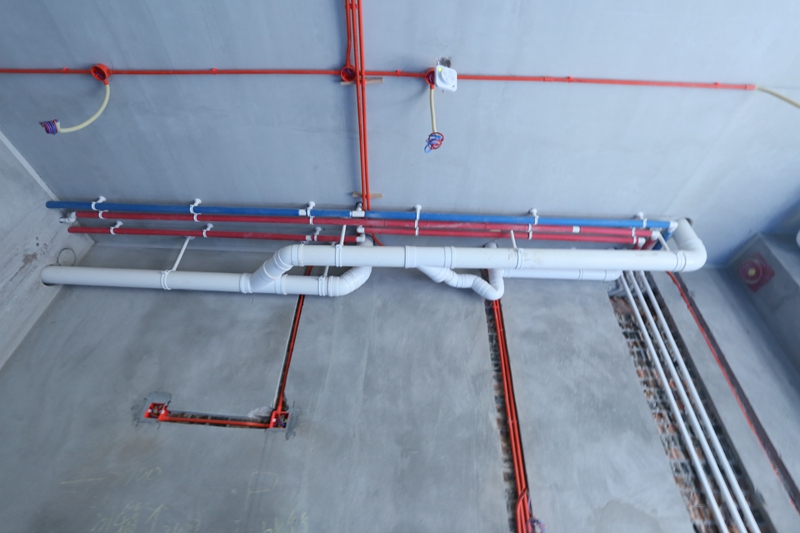

给水布管走顶，条件不满足则走地。

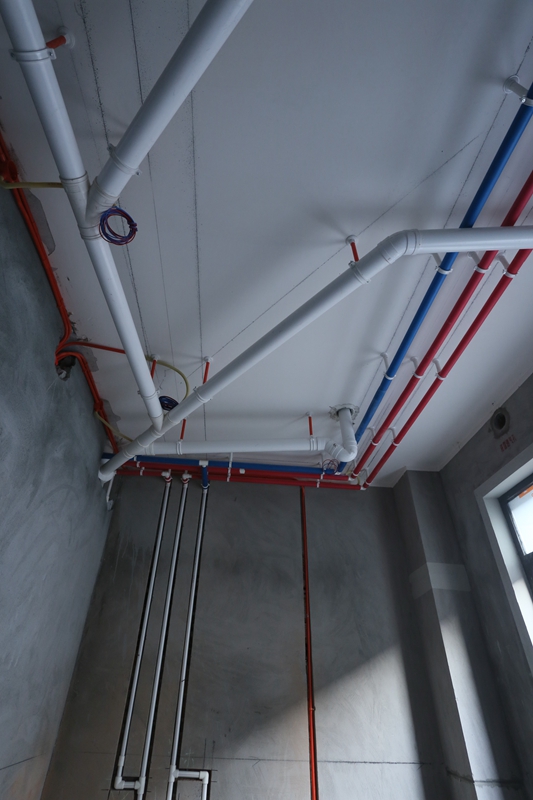

顶面给水管安装，先弹线再使用吊卡固定。

给水管道横平竖直，走向合理。

排水管应独立配置存水弯，减少共用。

插座与出水口相邻时，插座在上，出水口在下，距离不小于10公分

按照左热右冷，上热下冷的方式布管

使用橡塑保温管包裹给水管，红色包热水管，蓝色包冷水管。

TWO / 泥木工程

防水：劳亚尔

水泥：华新

瓷砖背胶：德高

石膏板：泰山阻燃板

木工板：天京

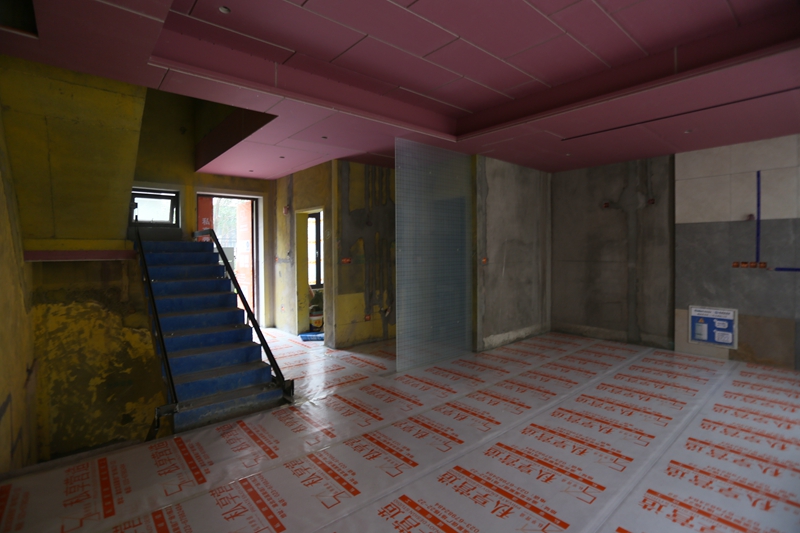

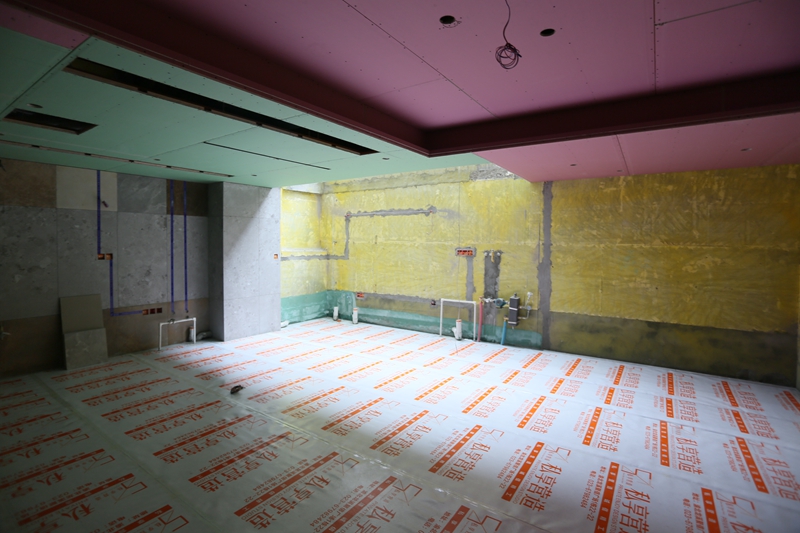

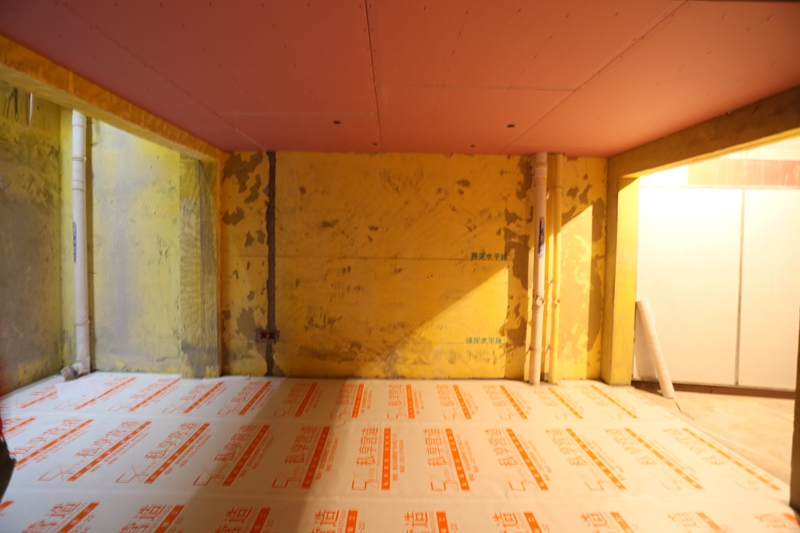

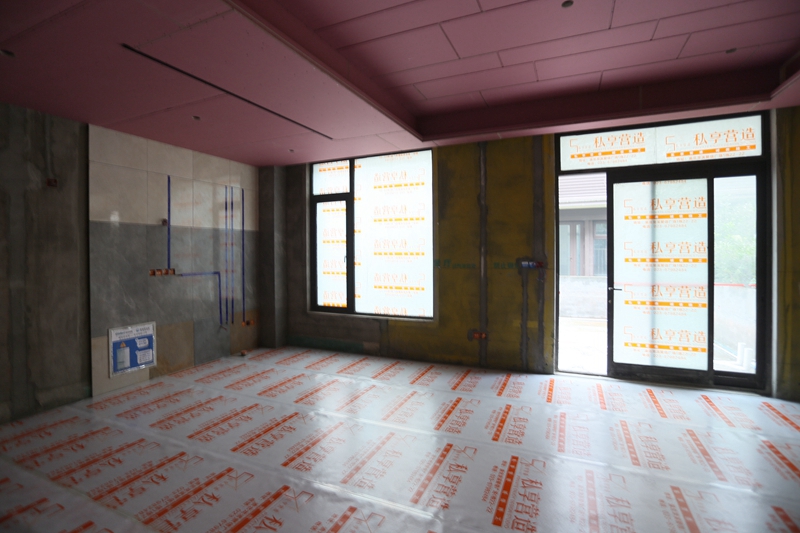

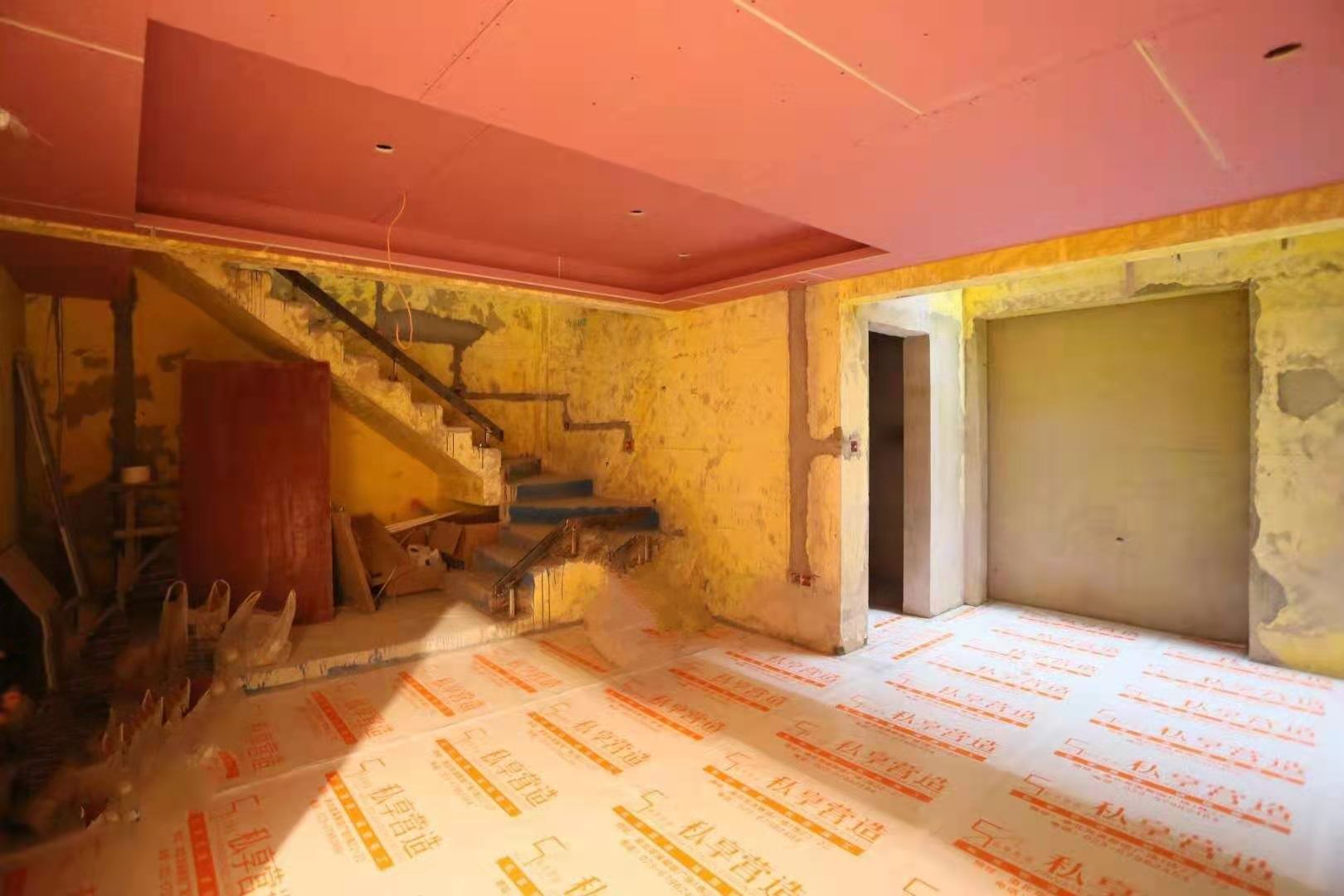

负一楼地面铺贴、吊顶图

石膏板满顶错缝

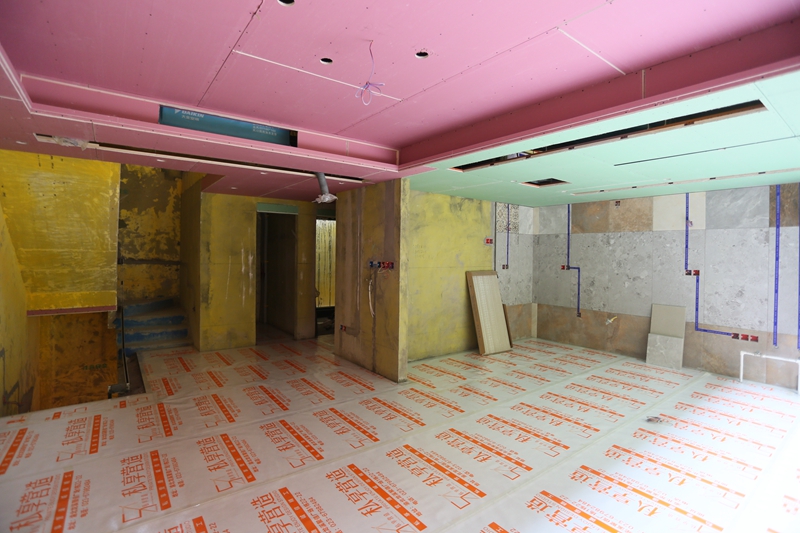

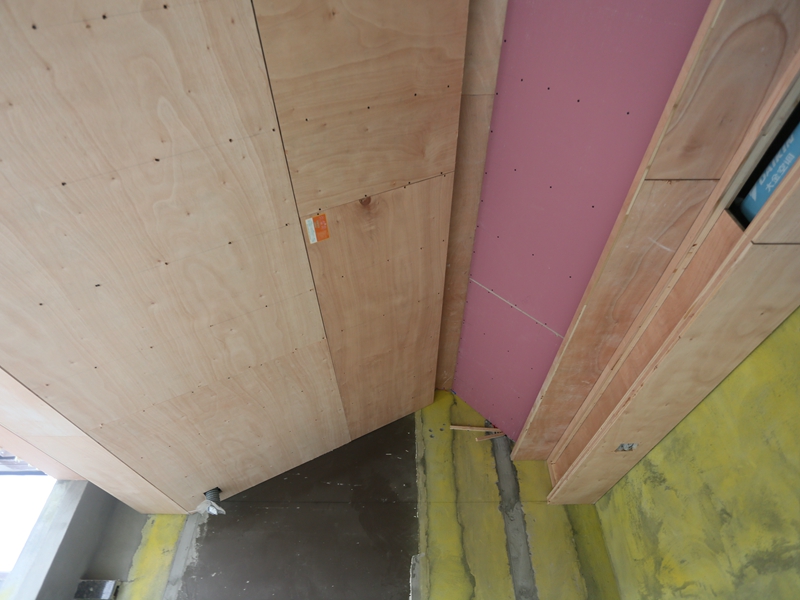

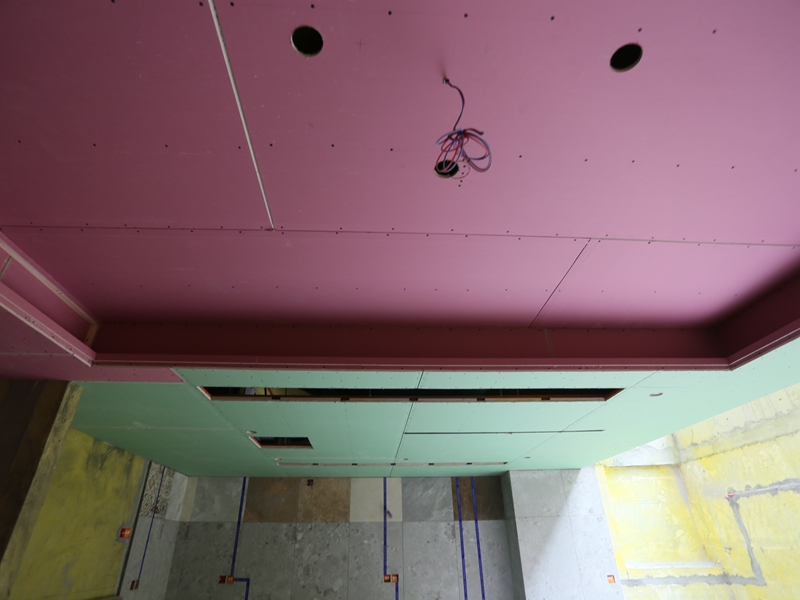

负二楼客厅、厨房吊顶图

厨卫防潮石膏板吊顶

石膏板封面时，须弹线上钉，使用镀锌防锈螺钉，螺钉帽嵌入石膏板纸面0.5-1mm，不得压破纸面。

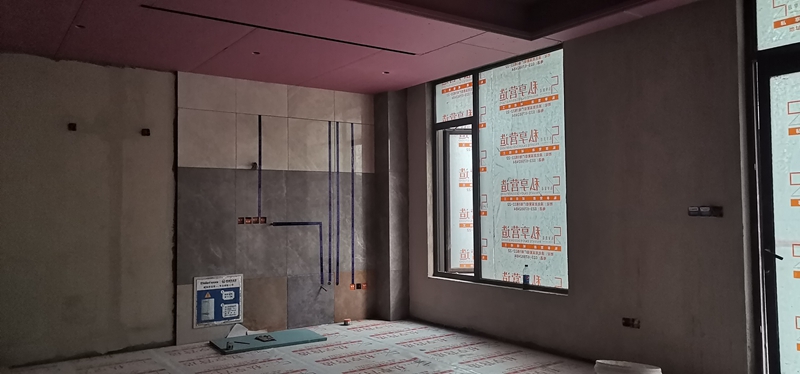

一楼西厨、客厅贴砖、吊顶图

石膏板应错缝安装，不得出现“＋”字接缝；双层石膏板的底层与面层接缝应错开；平面转角处石膏板“L”形或“T”形套割，转角长度不小于300mm，以防开裂。

墙砖两米靠尺检查平整度误差不大于2mm，垂直度误差不大于3mm，相邻砖接缝高低差不大于0.5mm。

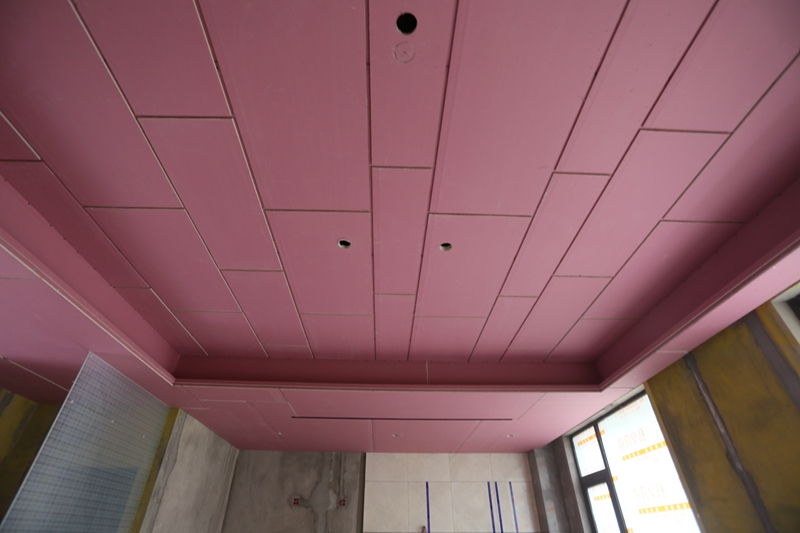

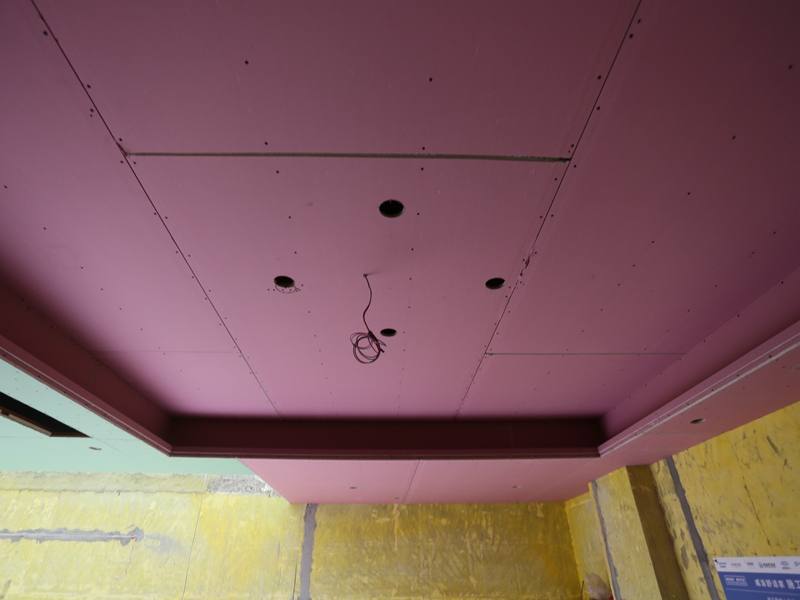

主卧吊顶图

顶面造型基层垂直度和平整度达标，稳固。

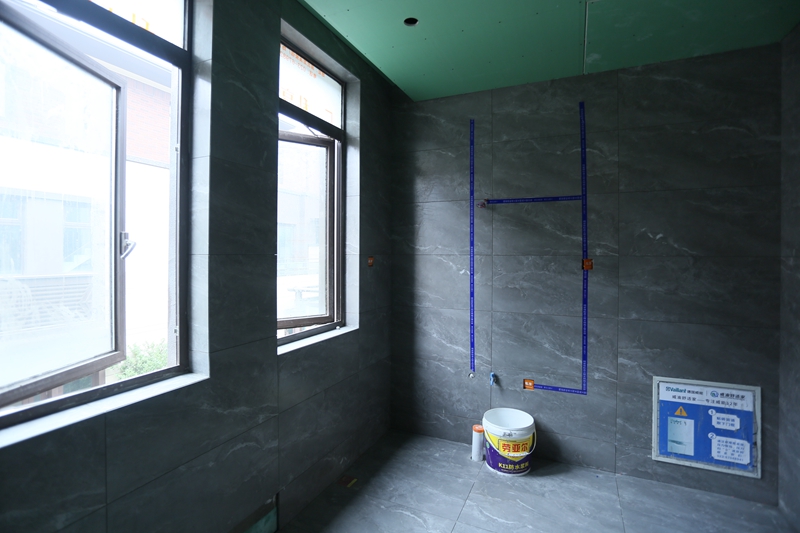

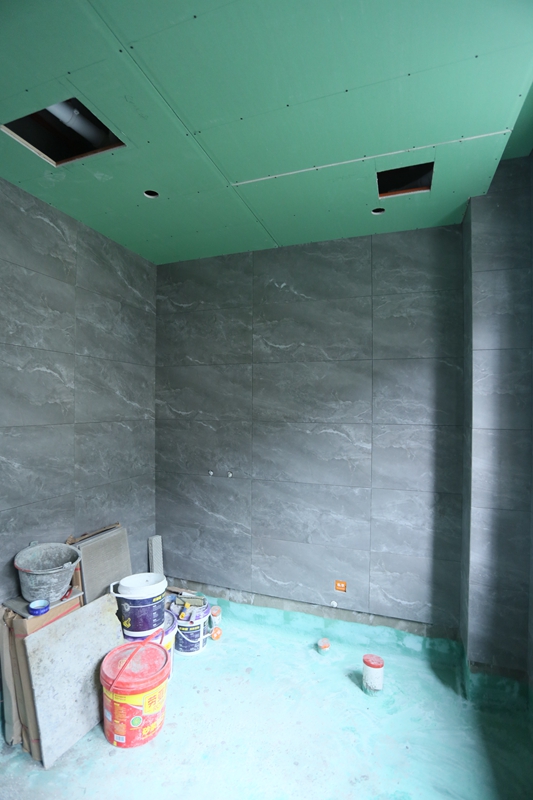

主卫瓷砖铺贴图

墙砖检测整体空鼓率应不大于5%，单砖空鼓率不得大于15%，中心不得空鼓。

所有内弯凸出墙面砖不大于 2mm，内陷深度不大于 5mm。混水阀出水口端正且水平，开孔器开孔。

卫生间涂刷两遍，卫生间高度ge;2400mm，厨房高度ge;1800mm.

THREE / 漆作

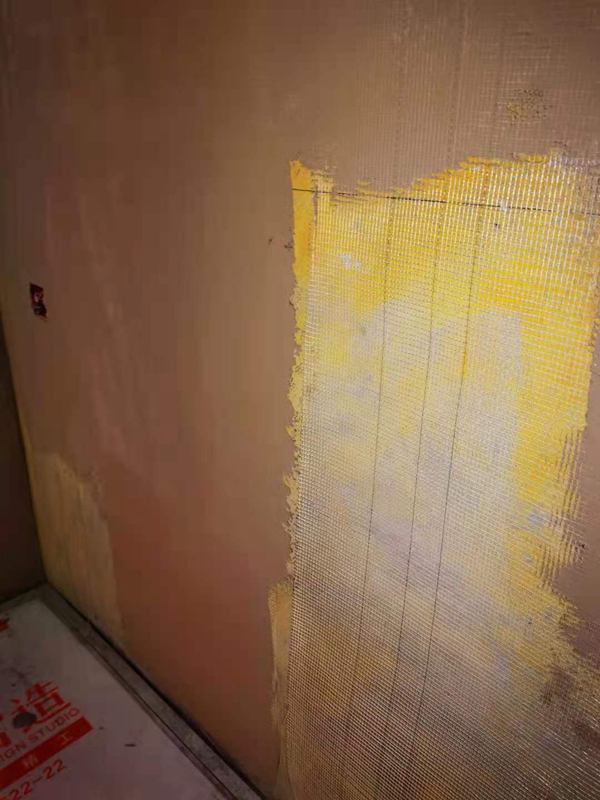

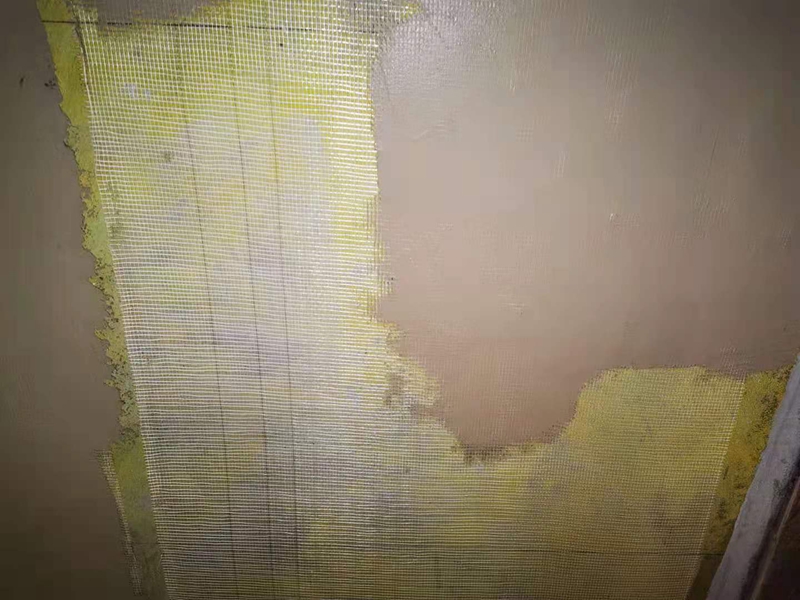

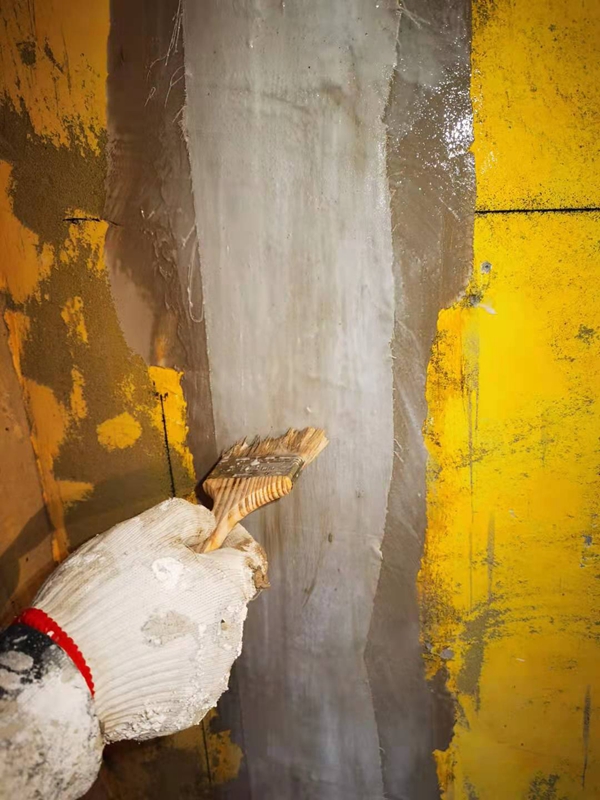

乳白胶+白布补缝，再满墙挂网批灰。
